Er ESD-jordkablet nøglen til pålidelig statisk kontrol i moderne elektronik?

I en tid, hvor elektrostatisk udladning (ESD) stille kan ødelægge følsomme elektroniske komponenter og produktionslinjer,ESD jordkabelstår som en drejeanordning til at sikre sikre udledningsveje.

Hvad er et ESD-jordkabel & nøglespecifikationer

Definition og formål

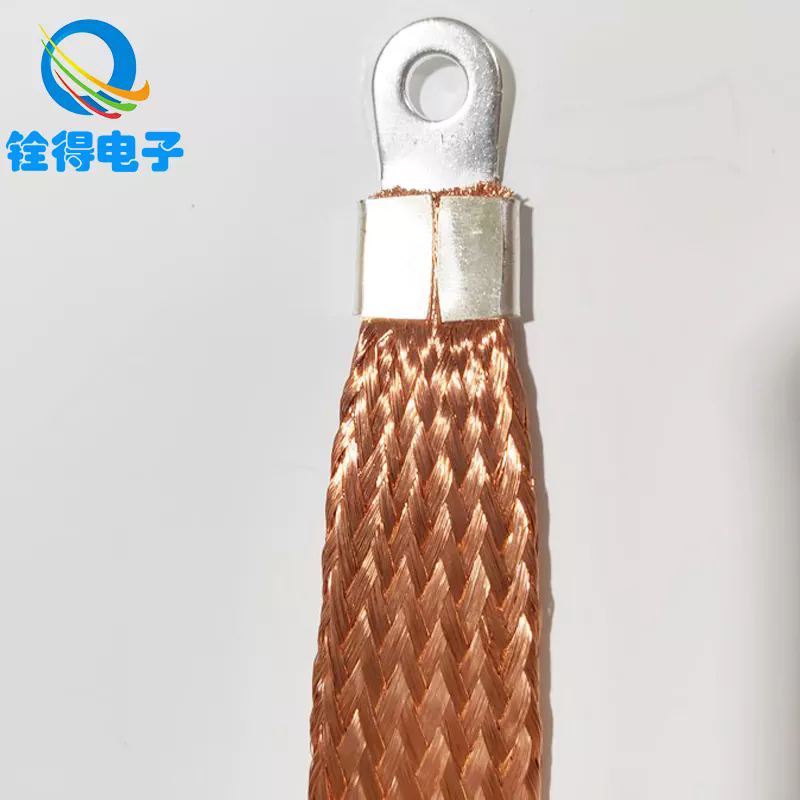

AnESD jordkabel(også omtalt som en ESD-jordledning eller et statisk udladningskabel) er et ledende kabel, der forbinder et arbejdsbord, håndledsrem, ionisatorramme eller ESD-måtte til et defineret jordingspunkt. Dens funktion er at give en vej med lav modstand til at sprede statiske ladninger sikkert ned i jorden og forhindre ukontrollerede elektrostatiske udladningshændelser, der kan beskadige komponenter eller forårsage funktionsfejl.

Kerneparametre for ESD-jordkabel

Nedenfor er en standardspecifikationstabel, der illustrerer typiske parametre, der bruges til at vælge eller evaluere sådanne kabler:

Disse parametre kan variere afhængigt af applikationsmiljøet, regulatoriske normer og kundekrav.

Centralt tema i denne artikel

Hovedformålet her er at forklarehvorfor et ESD-jordkabel er afgørende for statisk kontrol, hvordan man vælger, installerer og vedligeholder den, oghvilke fremtidige tendenser, der former dens udvikling. Derudover vil artiklen besvare to almindelige spørgsmål og guide dig mod Quande-mærkets løsninger.

Hvorfor ESD-jordkabel betyder noget - fordele og rolle

Hvorfor statisk kontrol er afgørende

• Beskyttelse af følsom elektronik: Moderne integrerede kredsløb, overflademonterede enheder og sensorer kan blive ødelagt af meget små elektrostatiske udladninger (ofte under 100 V).

• Udbytte og kvalitet: Statiske hændelser kan forårsage latent skade, reducere produktets pålidelighed og føre til feltfejl.

• Sikkerhed og overholdelse: Mange elektroniske produktionsstandarder (såsom ANSI/ESD S20.20, IEC 61340) kræver definerede jordingsveje og modstandsgrænser.

Således er ESD-jordkablet en vital komponent i et ESD-kontrolprogram.

Fordele ved et ESD-jordkabel af høj kvalitet

1. Kontrolleret udledning: Den indbyggede modstand (normalt 1 MΩ) sikrer, at statisk elektricitet spredes med en sikker, kontrolleret hastighed, hvilket reducerer risikoen for lysbuer eller gnister.

2. Fleksibilitet og mekanisk robusthed: Med tinsel eller snoet kobber indeni tåler kablet bøjning og dagligt slid mere pålideligt end en solid leder.

3. Konsistens over tid: Isolering af høj kvalitet modstår slid, fugt og kemisk eksponering og bevarer ydeevnen i et fabriksmiljø.

4. Interoperabilitet: Standardstik (bananstik, krokodilleklemme, låsestik) gør kablet kompatibelt med varieret jordingsinfrastruktur.

5. Omkostningseffektivitet: Sammenlignet med aktive udladningssystemer eller ionisatorer er et passivt kabel billigt, men grundlæggende for statisk kontrol.

Nøglerolle i et ESD-kontrolprogram

• Forbindelse mellem operatør og fællespunkt: Til håndledsstropper eller hælstropper sikrer kablet, at operatøren forbliver på jordpotentialet.

• Link fra måtter eller udstyr til jord: ESD-måtter eller arbejdsflader er afhængige af sådanne kabler til at føre ladning til anlæggets jord.

• Backup og redundans: I komplekse ESD-systemer reducerer flere jordingsveje enkeltpunktsfejl.

Fra et kvalitets- og overholdelsesperspektiv kan uagtsomhed med at specificere eller validere ESD-jordkablet underminere et helt statisk kontrolprogram.

Sådan vælger, installerer og vedligeholder du et ESD-jordkabel

Valg af det rigtige kabel (hvordan)

Når du vælger et ESD-jordkabel, skal du overveje følgende trin:

• Bekræft modstandskravet: Sørg for, at kablet opfylder eller er inden for en tolerance på 1 MΩ (eller i henhold til den relevante standard).

• Vælg stiktype: Vælg stik, der er kompatible med dit udstyr (bananstik, låsestik, krokodilleklemme).

• Længde betyder noget: Vælg en længde, der giver nem rækkevidde uden overdreven slæk (1,2 m er almindeligt).

• Tjek det mekaniske design: Tinsel eller flettet leder hjælper med at modstå træthed fra bøjning.

• Isoleringsholdbarhed: Brug materialer med god slid-, kemikalie- og temperaturbestandighed til industrielle miljøer.

• Certificeringer og testrapporter: Anmod om testrapporter (modstand, isolationsnedbrud, trækkraft) fra producenten.

Installationsvejledning (hvordan)

Korrekt installation er nøglen til effektivitet:

1. Tilslut kablet til håndledsremmen eller måtten først, derefter til det fælles jordingspunkt.

2. Sikre det fælles punkttil en kendt jordforbindelse eller jordforbindelsesskinne.

3. Undgå skarpe bøjninger eller knæk— kabler skal have blide sløjfer for at reducere stress.

4. Kør væk fra højspændingsledninger eller støjende ledningerfor at undgå elektrisk interferens.

5. Udfør periodisk test, typisk månedligt eller kvartalsvis, for at bekræfte kontinuitet og modstand.

6. Udskift beskadigede eller slidte kablermed det samme — selv små brud eller isoleringsrevner kan gøre kablet ineffektivt.

Vedligeholdelse og validering (hvordan)

• Brug enESD bænk modstand testerat måle modstanden mellem operatøren eller måtten og fællespunktet.

• Den målte modstand skal holde sig inden for tolerancen (f.eks. 0,9-1,2 MΩ).

• Undersøg jakken for snit, skrammer eller misfarvning.

• Bøj kablet forsigtigt for at observere tegn på intern ledningsbrud (intermitterende kontinuitet).

• Dokumenter hver test — sporbarhed er vigtig under kvalitets- og revisionsordninger.

Almindelige applikationer

• Elektronik samlebånd: Til hver førerplads (håndledsrem) eller arbejdsstationsmåtte.

• Reparation og efterbearbejdning af bænke: Beskyttelse under lodning, inspektion og håndtering.

• Renrum og halvlederfabrikater: Hvor statisk kontrol er kritisk for at give.

• Laboratorier og R&D-laboratorier: Til prototyping og testmiljøer.

• Emballage og ESD-sikre forsendelsesområder: Til jording af ledende bakker og transportsystemer.

Fremtidige trends, udfordringer og integration

Udvikling af standarder og overholdelse

Standarder somIEC 61340ogANSI/ESD S20.20kræver i stigende grad strengere validering, sporbarhed og overholdelse af revision. Producenter og brugere vil stå over for hyppigere revisioner og skal vise dokumenteret dokumentation for korrekt jordforbindelse. ESD-jordkablet skal opfylde skiftende modstandstolerancer og materialesikkerhedskrav.

Smart og digital overvågning

Den næste generation af kabler kan inkorporereindlejrede sensorer eller smarte chipstil at overvåge kabelintegritet, modstandsdrift og brugscyklusser. Disse "smarte kabler" vil advare vedligeholdelsessystemer, hvis modstanden falder uden for rækkevidde, eller hvis mekanisk skade er overhængende.

Materialer og holdbarhedsforbedringer

rykker indnanomaterialer, højtydende polymerer, og mere elastiske ledere (f.eks. forsølvet tinsel, carbon nanorør-kompositter) vil skubbe levetiden længere, forbedre fleksibiliteten og reducere fejlfrekvensen i barske miljøer.

Integration med IoT og MES-systemer

I fuldt digitaliserede fabrikker kan hvert jordkabel bære et ID eller signal, der forbinder det medManufacturing Execution System (MES). Dette giver overblik over vedligeholdelsesintervaller, operatørens overholdelse og tilstanden til statisk kontrol i realtid.

Udfordringer at overvinde

• Balanceringpris kontra avancerede funktioner: Smarte kabelløsninger kan øge omkostningerne, hvilket påvirker anvendelsen i sektorer med lavere marginer.

• Miljøbelastning og slid: Høj luftfugtighed, kemisk eksponering og slid er fortsat igangværende trusler.

• Brugeroverholdelse: Selv med top-tier kabler underminerer forkert forbindelse eller brugertilsyn ydeevnen.

Ofte stillede spørgsmål (FAQ)

Q1: Hvilken modstand skal et ESD-jordkabel normalt have?
A1: Det typiske mål er1 MΩ ±10 %(dvs. 0,9 MΩ til 1,1 MΩ). Denne modstand begrænser sikkert afladningsstrømmen, mens den tillader statisk elektricitet at strømme til jorden. I nogle opsætninger er et tolerancebånd på 0,75–1,25 MΩ acceptabelt, afhængigt af standarden eller kundens krav.

Q2: Hvor ofte skal et ESD-jordkabel testes eller udskiftes?
A2: Testning bør mindst finde stedmånedligt eller kvartalsvis, afhængigt af dit kvalitetsregime og revisionsfrekvens. Hvis målingerne går ud af tolerancen, eller hvis jakken viser skader (snit, slid, misfarvning), skal kabletudskiftes med det samme. Mekanisk træthed eller intermitterende kontinuitet under bøjning er et fejltegn.

Resumé & Brand Introduktion

DeESD jordkabeler et grundlæggende, men ofte undervurderet element i ethvert effektivt statisk kontrolprogram. Forståelsehvaddet er,hvorfordet har betydning for produktudbytte, pålidelighed og sikkerhed, oghvordanat vælge, installere, teste og vedligeholde det udgør rygraden i en robust ESD-strategi. Når man ser fremad, vil smart kabelintegration, IoT-forbindelse, avancerede materialer og strengere standarder forme udviklingen af ​​denne teknologi.

nårtilbyder et komplet spektrum af ESD-jordingsløsninger - inklusive holdbare, certificerede ESD-jordkabler designet til lang levetid, ensartet ydeevne og problemfri integration i avancerede produktionssystemer. For tilpassede specifikationer, teknisk support eller indkøbsforespørgsler,kontakt os.
