Hvorfor er flettet kobberrør det bedste valg til EMI-afskærmning og kabelbeskyttelse?

Moderne elektronik bliver mindre, hurtigere og langt mere følsom over for støj. Det er fantastisk - indtil et perfekt "fungerende" kabel begynder at forårsage tilfældige nulstillinger, ustabile signaler eller mislykkede overensstemmelsestest. Hvis du har at gøre med elektromagnetisk interferens, statisk udladning eller ledninger, der bliver ved med at blive slidt og klemt i tætte enheder,Flettet kobberrører en af ​​de mest praktiske rettelser, du kan implementere uden at redesigne hele dit system.

Abstrakt

Denne artikel forklarer, hvad enFlettet kobberrørgør, de almindelige problemer, den løser (EMI, slid, statisk opbygning og mekanisk stress), og hvordan man vælger den rigtige konstruktion til dit miljø. Du finder også en klar tjekliste for valg, bedste fremgangsmåder for installation og en sammenligningstabel, der hjælper dig med at matche materialemuligheder (nøgent kobber, fortinnet kobber, forsølvet kobber og rustfri varianter) til brugssager i den virkelige verden – så du kan undgå at betale for meget, underspecificere eller installere det på en måde, der annullerer dets fordele.

Indholdsfortegnelse

1. Smertepunkter flettet kobberrør løser
2. Hvad er flettet kobberrør, og hvordan det virker
3. Sådan vælger du det rigtige flettede kobberrør
4. Materiale- og bygningssammenligningstabel
5. Best Practices for installation og jording
6. Hvor det er almindeligt brugt
7. Sourcing og kvalitetstjek, der faktisk betyder noget
8. FAQ
9. Konklusion

Disposition

• Identificer, om dit problem er EMI, statisk elektricitet, slid eller tight-bøj træthed
• Forstå afskærmningsydelse og hvad "dækning" egentlig betyder i praksis
• Vælg den rigtige materialefinish til dit miljø (fugtighed, salt, varme)
• Dimensjoner den korrekt, så den passer uden at kvæle kablet eller efterlade huller
• Installer den med korrekte afslutninger, så afskærmningen ikke bliver "dekorativ"
• Valider med enkle kontroller: kontinuitet, pasform og jordforbindelsesintegritet

Smertepunkter flettet kobberrør løser

Folk begynder normalt at søge efterFlettet kobberrørnår noget "mystisk" går galt - især i samlinger med motorer, invertere, skiftende strømforsyninger, relæer eller tætte ledningsnet. Her er de mest almindelige smertepunkter, den adresserer:

• Ustabile signaler og EMI-hovedpine:Støjkobling kan forårsage datafejl, sensordrift, lydsummer eller intermitterende kommunikationsfejl, som er smertefulde at fejlfinde.
• Mislykkede EMC- eller overensstemmelsestest:Du består funktionstests, men emissions- eller modtagelighedstests samarbejder ikke - ofte på grund af afskærmningshuller eller svag jordforbindelse.
• Slid og mekanisk slid:Kabler ført gennem metalkanter, bevægelige samlinger eller vibrationstunge systemer kan slides gennem isolering over tid.
• Opbygning af statisk elektricitet:I tørre miljøer eller bevægelige kabelbærere kan statisk elektricitet ophobes og udledes til følsomme komponenter.
• Stram føring og gentagen bøjning:Nogle beskyttelsesærmer er stive eller omfangsrige. Et flettet rør tilføjer beskyttelse, mens det stadig bøjer og bøjer med selen.

Nøgleideen: et flettet rør er ikke bare "en ærme". Det er et funktionelt lag, der kan reducere interferens, beskytte ledninger og give en kontrolleret vej til uønsket elektrisk energi - når specificeret og installeret korrekt.

Hvad er flettet kobberrør, og hvordan det virker

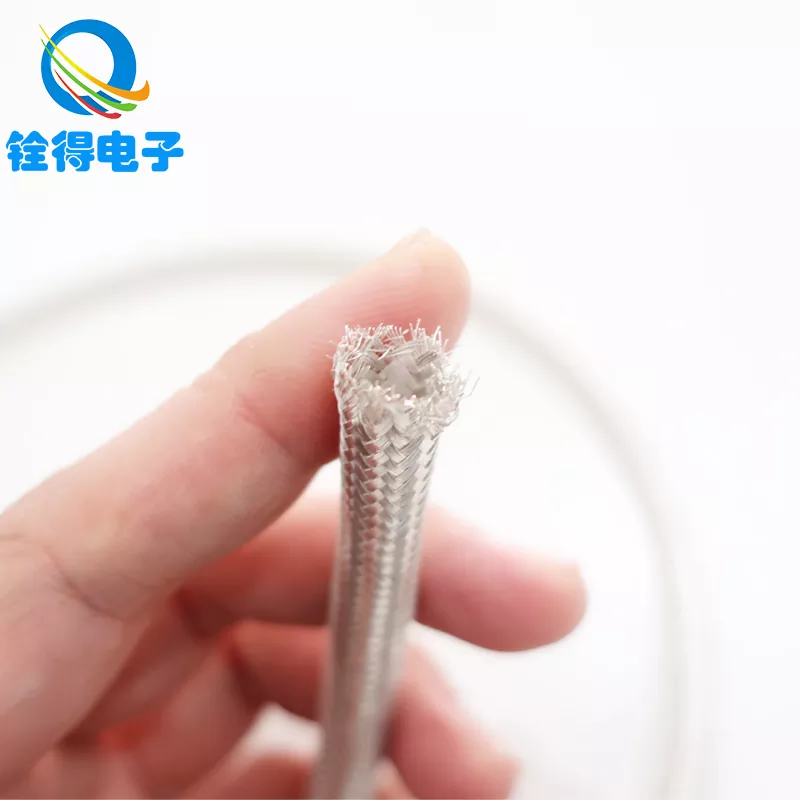

A Flettet kobberrører et rørformet net fremstillet ved at flette ledende trådtråde til en fleksibel ærme. Fordi det danner et ledende netværk omkring kabelbundtet, kan det hjælpe:

• Dæmp elektromagnetisk interferensved at omgive følsomme ledere med en ledende barriere
• Reducer emissionerved at indeholde støj, der ellers ville stråle udad
• Giv mulighed for statisk afladningnår den er tilsluttet en ordentlig jordvej
• Forbedre den mekaniske beskyttelsemod slid, kompression og skrammer

I rigtige systemer afhænger ydeevnen af ​​detaljer: fletningstæthed, dækning, tråddiameter og – vigtigst af alt – hvordan du afslutter og jorder fletningen. En fletning af høj kvalitet med en dårlig afslutning kan yde dårligere end en gennemsnitlig fletning, der er installeret korrekt.

Sådan vælger du det rigtige flettede kobberrør

At vælge enFlettet kobberrørhandler ikke om at vælge den "dyreste" løsning. Det handler om at matche rørets egenskaber til dit miljø og din fejltilstand. Brug denne tjekliste:

• Definer det primære mål:EMI-afskærmning, slidbeskyttelse, statisk udladning, jordforbindelse eller en kombination?
• Bekræft miljøet:indendørs tørt, fugtigt, saltspray, høj temperatur, kemisk eksponering eller udendørs kabinet?
• Mål kabelbundts størrelse:ydre diameter (OD) af selen, plus udvidelsesbehov for stik.
• Beslut dig for materiale/finish:bart kobber til kontrollerede miljøer, fortinnet for korrosionsbestandighed, forsølvet til særlige ledningsevnebehov eller rustfrie muligheder til barske forhold.
• Tjek fletningsdækning og tæthed:højere dækning forbedrer typisk afskærmningen, men kan reducere luftstrømmen og øge stivheden.
• Planlæg opsigelsesmetoden:klemme, crimp, lodde eller skjoldtermineringsbånd – dette påvirker ydeevnen mere, end mange mennesker forventer.

En praktisk størrelsesregel: Vælg en indvendig diameter, der passer glat over bundtet uden at tvinge det. For stramt, og du vil deformere fletningen (og stresse kablet). For løs og du vil skabe huller, bevægelse og inkonsekvent kontakt.

Materiale- og bygningssammenligningstabel

Best Practices for installation og jording

Det er her, mange afskærmningsprojekter mislykkes - ikke fordi fletningen er "dårlig", men fordi installationen gør den ineffektiv. Hold det enkelt og disciplineret:

• Oprethold kontinuerlig dækning:Undgå store mellemrum, åbne sektioner eller bratte diameterovergange, der skaber lækageveje for interferens.
• Afslut korrekt:Brug en klemme eller termineringsbånd, der skaber ensartet 360-graders kontakt omkring fletningen, når det er muligt.
• Jord med hensigt:Hvis du ønsker afskærmningsydelse, skal du forbinde fletningen til en stabil jordreference ved hjælp af en lavimpedansbane. Lange, tynde "pigtails" kan reducere effektiviteten ved højere frekvenser.
• Beskyt enderne:Tilføj varmekrympe eller mekanisk trækaflastning for at forhindre flossning og for at reducere skarpe kanter på den underliggende isolering.
• Konto for bevægelse:I bevægelige seler skal du tillade nok slæk, så fletningen ikke bliver stresspunktet.

En hurtig valideringsvane: Efter installationen skal du foretage en kontinuitetskontrol over fletningslængden og bekræfte, at dine termineringspunkter har fast mekanisk kontakt. Hvis fletningen kan vrides frit i enden, er dit "skjold" muligvis ikke bundet, som du tror, ​​det er.

Hvor det er almindeligt brugt

Du vil seFlettet kobberrøri enhver industri, der blander følsomme signaler med støjende strømelektronik eller stramme ledningsbegrænsninger. Almindelige scenarier omfatter:

• Computere og dataudstyr:beskytter interne data og strømledninger mod interferens og mekanisk slid
• Kommunikationssystemer:minimere ekstern interferens og reducere krydstale mellem seler
• Bilelektronik:understøtter stabil drift i komplekse elektromagnetiske miljøer ombord
• Industriel automation:kabelbeskyttelse omkring PLC styreledninger, motordrev og sensorledninger
• Medicinsk udstyr:forbedret elektromagnetisk stabilitet for præcisionsinstrumenter og diagnostiske systemer

Hvis dit system inkluderer switching, hurtige transienter eller tæt ledningsføring, kan en flettet sleeve være en af ​​de mest omkostningseffektive forbedringer - især sammenlignet med omdesign af boards, ændring af kabelruter eller tilføjelse af omfangsrig filtrering overalt.

Sourcing og kvalitetstjek, der faktisk betyder noget

Ikke alle flettede rør er lige. To rør kan se ens ud ved et blik og udføre meget forskelligt i rigtige samlinger. Når du evaluerer leverandører, skal du fokusere på håndgribelige indikatorer:

• Ensartet fletningsstruktur:konsekvent vævning reducerer svage punkter og forbedrer repeterbarheden i installationen
• Stabile dimensioner:indre diameter og ekspansionsadfærd bør være forudsigelig på tværs af batcher
• Materiale og finish konsistens:plettering/finish kvalitet påvirker korrosionsbestandighed og langsigtet elektrisk stabilitet
• Mekanisk håndtering:gode fletninger modstår at flosse, deformere og hænge fast under rutning
• Support til tilpasning:hvis dine seler har usædvanlige diametre, længder eller termineringsbehov, kan tilpasning spare tid og reducere monteringsrisikoen

Det er her, at samarbejde med en erfaren producent kan reducere trial-and-error. f.eks.Dongguan Quande Electronics Co., Ltd. producerer flettede kobberrørsmuligheder beregnet til afskærmning og kabelbeskyttelse på tværs af flere anvendelsesmiljøer og kan understøtte forskellige materialevalg og specifikationer afhængigt af, hvordan du planlægger at rute og afslutte muffen.

FAQ

Q1: Fungerer flettet kobberrør til både afskærmning og fysisk beskyttelse?
EN:Ja. Det kan hjælpe med at reducere elektromagnetisk interferens og samtidig beskytte kabler mod slid og kompression. Balancen afhænger af fletningsdensiteten og hvordan røret er installeret.

Q2: Er fortinnet kobber altid bedre end blottet kobber?
EN:Ikke altid. Bare kobber fungerer godt i kontrollerede miljøer og er ofte mere omkostningseffektivt. Fortinnet kobber er et smartere valg, når fugtighed, oxidationsrisiko eller lang levetid i barske miljøer har betydning.

Q3: Hvordan dimensionerer jeg flettet kobberrør til et kabelbundt?
EN:Mål den ydre diameter af det fulde bundt (inklusive jakketykkelse), og vælg en indvendig diameter, der glider på uden at tvinge. Hvis bundtet har konnektorer, skal du overveje en udvidelig muffe eller planlægge installation før afslutning.

Spørgsmål 4: Hvorfor virker afskærmning nogle gange ikke, selv med en flettet ærme?
EN:Den mest almindelige årsag er dårlig afslutning eller jordforbindelse. Hvis fletningen ikke er bundet ordentligt (eller jordingsvejen har høj impedans), kan afskærmningseffektiviteten falde dramatisk.

Q5: Kan flettet kobberrør hjælpe med statisk elektricitet?
EN:Det kan det, så længe det er forbundet til en kontrolleret udledningsvej. Fletningens ledningsevne kan hjælpe med at sprede statisk opbygning i stedet for at lade den akkumulere og aflade uforudsigeligt.

Konklusion

Hvis du kæmper mod EMI, jagter intermitterende fejl eller forsøger at beskytte seler på snævre ruter med høj stress,Flettet kobberrører en af ​​de opgraderinger, der kan levere store resultater – uden at vende hele dit design på hovedet. Tricket er at vælge det rigtige materiale til dit miljø, dimensionere det korrekt og afslutte det på en måde, der bevarer kontinuerlig afskærmning og pålidelig kontakt.

Hvis du vil have hjælp til at vælge den rigtige specifikation - eller du forsøger at løse et genstridigt interferens- eller holdbarhedsproblem i en rigtig samling -Dongguan Quande Electronics Co., Ltd.kan understøtte dit projekt med flettede kobberrørsmuligheder skræddersyet til din applikation. Klar til at gå fra at "gætte" til en renere, mere pålidelig ledningsløsning?kontakt osfor at diskutere dine krav og få en praktisk anbefaling.
