Hvorfor er en jordledning afgørende for sikre elektriske systemer?

Abstrakt

A Jordledningbehandles ofte som et afkrydsningsfelt - indtil noget går galt: et maskinchassis kribler, en afbryder tripper tilfældigt, en sensor læser skrald, eller en overspænding tager et kontrolkort ud. Denne artikel nedbryder, hvad en jordledning faktisk gør, hvordan den adskiller sig fra "neutral", hvorfor limning betyder noget, og hvilke valg- og installationsdetaljer der oftest skaber smerte hos kunden. Du får også en klar, feltvenlig tjekliste, en sammenligningstabel over almindelige jordledningstyper og en ofte stillede spørgsmål om fejlfinding for tilbagevendende problemer.

Indholdsfortegnelse

• Hvad er en jordledning, og hvilket problem løser den?
• Jord vs neutral vs binding: den forvirring, der forårsager fejl
• Kundens smertepunkter en ordentlig jordledning reducerer
• Typer af jordledninger og hvor hver enkelt passer
• Sådan vælger du den rigtige jordledning til dit projekt
• Best practices for installation, der forhindrer efterarbejde
• Almindelige fejl og hurtige løsninger
• Inspektions- og vedligeholdelsestips
• FAQ

Disposition

1. Definer jordledningen i almindeligt sprog og forklar "fejlstrømstien."
2. Afklar jord, neutral og binding for at eliminere typiske misforståelser.
3. Kortlæg smertepunkter i den virkelige verden (chokrisiko, EMI/støj, generende ture, beskadigelse af udstyr) til jordforbindelseskvalitet.
4. Sammenlign solide, snoede, flettede og fortinnede muligheder med typiske applikationer.
5. Udvælgelsestjekliste: størrelse, fleksibilitet, miljø, opsigelser og overvejelser om overholdelse.
6. Installationstrin og udførelsesdetaljer, der bestemmer pålideligheden.
7. Fejlfinding: jordsløjfer, intermitterende kontinuitet, korrosion og vibrationsfejl.
8. Vedligeholdelse og dokumentationspraksis for langsigtet sikkerhed.

Hvad er en jordledning, og hvilket problem løser den?

I sin kerne, aJordledninger en dedikeret leder, der forbinder udsatte metaldele (såsom udstyrsskabe, motorrammer, kontrolpaneler, kabelbakker og ledning) til et jordforbindelsessystem. Den vigtigste opgave er ikke at "få elektricitet til at forsvinde." Jobbet er at levere enlav impedans, forudsigelig vejfor fejlstrøm, så beskyttelsesanordninger (sikringer, afbrydere, RCD/RCBO-beskyttelse, hvor de anvendes) kan fungere hurtigt.

Tænk på en jordledning som nødudgangsvejen for farlig strøm. Når isoleringen svigter, eller en strømførende leder rører ved et metalchassis, fejlstrøm ønsker at flyde. Hvis fejlstrømmen har en god vej gennem en korrekt installeret jordledning, kan beskyttelsesenheden registrere den unormale tilstand og afbryde strømmen hurtigt. Hvis stien er dårlig (løs forbindelse, korrosion, underdimensioneret ledning, malet kontaktflade), kan strøm "lække" gennem utilsigtede stier— inklusive dig, lejer, signalskærme eller følsom elektronik.

Jord vs neutral vs binding: den forvirring, der forårsager fejl

Mange projektproblemer kommer fra at blande tre forskellige ideer:

• Neutraler en strømførende returleder i normal drift (i mange AC-systemer). Det er ikke det samme som udstyrsjord.
• Jord (jording)er en forbindelse til jord-/jordelektroder og jordingsnetværket, der bruges til sikkerhed og referencepotentiale.
• Bindinger den bevidste tilslutning af metaldele, så de deler det samme elektriske potentiale og fjerner fejl pålideligt.

Den praktiske takeaway: dinJordledninger normalt en del af limning for udstyrssikkerhed, og det skal være kontinuerligt, mekanisk pålideligt, og elektrisk lav modstand. Hvis neutral og jord er bundet sammen på det forkerte sted (eller flere steder), kan du skabe cirkulerende strømme, støjproblemer og uforudsigelige snubler.

Kundens smertepunkter en ordentlig jordledning reducerer

Når kunder klager over "tilfældige" elektriske problemer, er jordforbindelse ofte den tavse rodårsag. Her er de smertepunkter, som en korrekt designet og installeretJordledninghjælper med at reducere:

• Chokrisiko og sikkerhedshændelser:et godt bundet chassis forbliver tæt på jordpotentialet under fejlforhold.
• Generende tripping:dårlige forbindelser kan forårsage periodiske fejlsignaturer, især med vibrationer eller fugt.
• EMI/støj i signaler:sensorer, PLC-indgange og kommunikationslinjer kan opføre sig uregelmæssigt, når jordingsreferencen er ustabil.
• Skader fra overspændinger og lynnedslag:et robust jordingsnetværk hjælper med at styre forbigående energiveje.
• Lejer og motorproblemer:herreløse strømme kan finde veje gennem lejer, når bindingen er svag eller inkonsekvent.
• Kostbart efterarbejde:jordforbindelsesfejl er sjældent synlige før idriftsættelse – når hver time er dyr.

En god jordledningsstrategi forvandler "mystisk nedetid" til forudsigelig ydeevne. Det er det, købere i sidste ende ønsker: færre tilbagekald, renere data og sikrere udstyr, der består inspektion uden dramatik.

Typer af jordledninger og hvor hver enkelt passer

Ikke alleJordledninger det samme. Det "bedste" valg afhænger af bevægelse, vibration, miljø og afslutningsmetode.

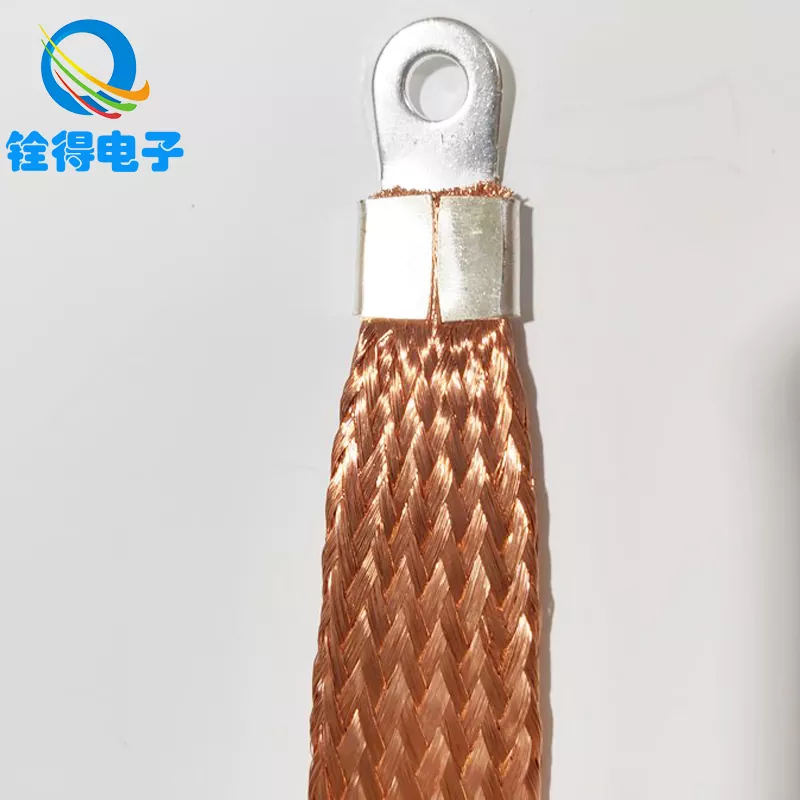

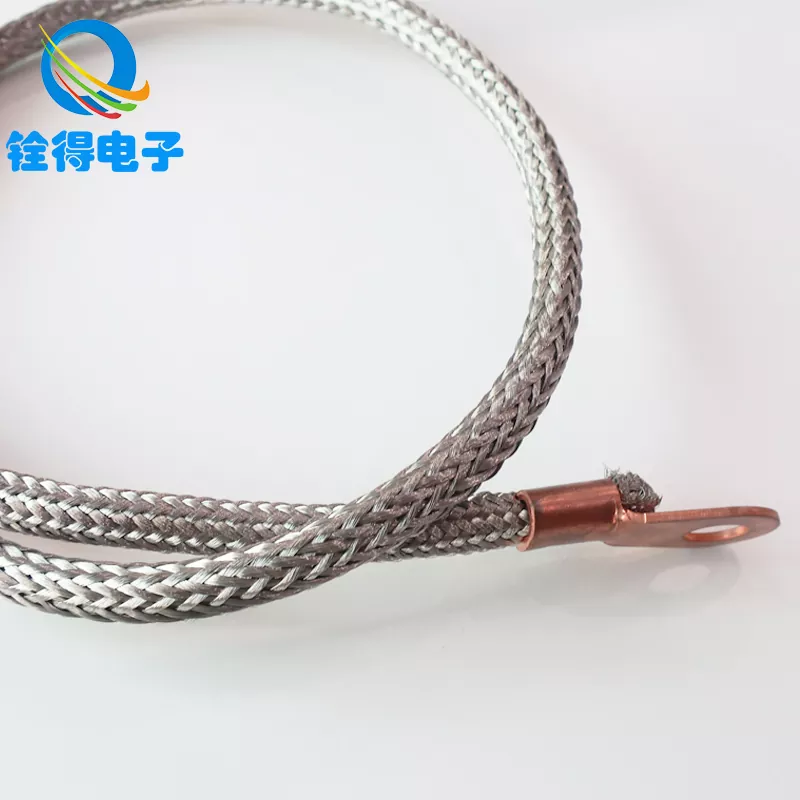

Hvis din applikation inkluderer døre, aftagelige dæksler eller vibrationer (tænk på generatorer, EV-opladere, CNC-maskiner, elevatorer og metalskabe, der åbner/lukker dagligt), flettede muligheder kan dramatisk reducere træthedsrelaterede fejl.

Sådan vælger du den rigtige jordledning til dit projekt

At vælge enJordledninghandler mindre om "tykkere er altid bedre" og mere om at opfylde sikkerhedskravene pålideligt under virkelige forhold på stedet. Brug denne tjekliste for at undgå de klassiske købers fortrydelser:

• Elektrisk kapacitet:Dimensionér lederen i henhold til gældende kode/standard og opstrøms beskyttelsesanordning. Jordvejen skal sikkert føre fejlstrøm længe nok til, at beskyttelsen kan fungere.
• Mekanisk miljø:Hvis den bevæger sig, bøjer eller vibrerer, skal du prioritere fleksibilitet (strandet eller flettet) og trækaflastning.
• Korrosionseksponering:Fugtighed, saltspray, kemikalier og udendørs installationer har ofte gavn af fortinnet kobber og beskyttede afslutninger.
• Opsigelsesmetode:Match ledningstypen til ører, hylstre, crimpværktøjer og momentspecifikationer. En stor ledning fejler, hvis afslutningen er sjusket.
• Routing begrænsninger:Undgå skarpe kanter og klempunkter. Planlæg for servicesløjfer, hvor paneler åbner.
• Konsistens og dokumentation:Standardiser varenumre og installationsnotater på tværs af builds, så vedligeholdelsesteams ikke gætter.

Det er her en specialiseret producent kan hjælpe.Dongguan Quande Electronics Co., Ltd. understøtter jordingslederløsninger, der anvendes i industrien og elektriske applikationer, herunder fleksible flettede muligheder, når bevægelse og pålidelighed betyder noget. For købere er gevinsten at reducere variabiliteten: konsekvent konstruktion og forudsigelig håndtering under montering betyder færre overraskelser ved idriftsættelse.

Best practices for installation, der forhindrer efterarbejde

De fleste jordingsfejl er ikke forårsaget af lederen selv - de er forårsaget af udførelse. Her er en gennemprøvet tilgang, der holder enJordledningpålidelig i årevis:

En simpel vane, der sparer hovedpine: Behandl jordingspunkter som kritiske sikkerhedskomponenter, ikke "ekstra skruer." Mærk dem, inspicér dem, og hold dem tilgængelige.

Almindelige fejl og hurtige løsninger

Her er gentagne lovovertrædere, der forårsager flest kundeklager, plus de hurtigste korrigerende handlinger:

• Jording på malet metal:strip maling ved lugeområdet og brug korrekt limning hardware.
• Underdimensioneret leder "fordi den ikke fører strøm":størrelse for fejltilstande, ikke normal drift.
• Brug af massiv wire på bevægelige døre:skift til snoet eller flettet jordledning med trækaflastning.
• Løse fastgørelsesdele efter vibration:Anvend korrekte drejningsmomentpraksis, låsebeslag, hvor det er relevant, og en gen-momentkontrol efter indbrænding.
• Rodet ruteføring nær skarpe kanter:tilføje kantbeskyttelse, tyller og klemmer; holde jordstien fysisk beskyttet.
• Flere jord-/neutrale bindinger, hvor de ikke burde være:gennemgå systemdiagrammet og korrigere bindingspunkter i henhold til dine standarder og regler på stedet.

Inspektions- og vedligeholdelsestips

A Jordledninger kun så pålidelig som dens svageste forbindelse. Byg disse kontroller ind i rutinemæssig vedligeholdelse, især i højvibrations- eller udendørs installationer:

• Visuel inspektion:kig efter misfarvning, flosset fletning, korrosion omkring tappene og løse klemmer.
• Mekanisk kontrol:test forsigtigt for bevægelse ved terminaler; alt, der vrikker, er en fremtidig fiasko.
• Kontinuitetsstikprøver:verificere lav modstand fra chassis/dør til jordstang under planlagte nedlukninger.
• Miljøtætning:på fugtige eller korrosive steder, forbedre tætningen og overveje korrosionsbestandige materialer og beskyttelsesdæksler.
• Dokumentation:optag jordingstestresultater og eventuelle ændringer - fremtidig fejlfinding bliver dramatisk hurtigere.

FAQ

Spørgsmål: Kan jeg bruge en hvilken som helst ledning som jordledning, hvis den "forbinder til metal"?
EN:Den skal være egnet til applikationen og dimensioneret korrekt til fejlstrømsveje i henhold til din gældende kode/standard. Også termineringsmetoden og kontaktfladeforberedelsen er lige så vigtig som selve lederen.

Sp: Hvorfor ser jeg støj eller ustabile sensoraflæsninger, selv når jordledningen er tilsluttet?
EN:Almindelige årsager omfatter løse bindingspunkter, dårlig routing nær højstrømskabler, flere bindingspunkter, der skaber cirkulerende strømme eller et svagt referencepunkt mellem paneler. Forbedre bindingsintegriteten, adskil følsomme signalruter fra strømveje, og gennemgå, hvor bindinger opstår.

Q: Hvornår skal jeg overveje flettet jordledning?
EN:Når der er bevægelse eller vibrationer - døre, hængslede dæksler, maskinafskærmninger, fleksible samlinger eller et hvilket som helst sted, hvor en solid leder ville blive træt over tid. Flettede muligheder vælges ofte for at reducere intermitterende kontinuitetsfejl.

Spørgsmål: Betyder en tykkere jordledning altid bedre beskyttelse?
EN:Ikke automatisk. Målet er en lavimpedans fejlvej, der matcher beskyttelsesenheden og installationsreglerne. Overdimensionering kan skabe problemer med routing/terminering, hvis lugs og hardware ikke matches. "Korrekt størrelse + korrekt installeret" slår "meget tykt + dårligt afsluttet."

Q: Hvorfor udløses min afbryder eller RCD/RCBO under opstart, selvom intet er "forkert"?
EN:Starttransienter, lækstrømme fra filtre/VFD'er, fugt eller ustabil binding kan forårsage trips. Bekræft jordforbindelsens kontinuitet, kontroller isoleringstilstanden, bekræft den korrekte beskyttelsesenhedstype, og gennemgå jordings-/forbindelseslayoutet for utilsigtede parallelle stier.

Q: Hvad er den hurtigste måde at bekræfte, at min jordforbindelse gør sit arbejde?
EN:Udfør en kontinuitetstest mellem udstyrets chassis (og eventuelle døre/afskærmninger) og hovedjordstangen, og bekræft derefter, at afslutningerne er tætte og limet på rent metal. Dokumenter resultatet, så ændringer over tid er nemme at få øje på.

Endelig takeaway

A Jordledninger ikke kun en sikkerhedsformalitet – det er en præstationskomponent. Det reducerer stødrisikoen, forbedrer systemstabiliteten, beskytter elektronik, og sparer tid under idriftsættelsen ved at forhindre de "spøgelsesfejl", der spilder dage. Hvis du behandler jordforbindelse som et designet system (ikke en eftertanke), du får sikrere installationer og roligere vedligeholdelsesteams.

Hvis du specificerer jordledere til paneler, udstyrsskabe eller fleksible bindingspunkter,Dongguan Quande Electronics Co., Ltd.kan hjælpe dig med at matche lederstilen til virkelige driftsforhold. Klar til at reducere efterarbejde og forbedre pålideligheden?Kontakt osmed dine ansøgningsoplysninger, og vi hjælper dig med at vælge en jordingsløsning, der passer til dit miljø, bevægelsesbehov og installationsarbejdsgang.
