Hvordan kan kobberfletning forbedre jordforbindelse og EMI-kontrol?

Abstrakt

Kobberfletninger en af ​​de "små dele", der stille og roligt afgør, om et system føles klippefast eller bliver en mystisk boks af støj, varme og intermitterende fejl. Hvis du nogensinde har beskæftiget dig med en jordstrop, der bliver varm, et kabinet, der brummer af interferens, eller en fleksibel forbindelse, der bliver ved med at revne på det værst tænkelige tidspunkt, denne guide er til dig. Vi nedbryder, hvad Copper Braid rent faktisk gør, hvorfor det fejler i rigtige installationer, og hvordan du vælger, afslutter og vedligeholder det, så du jordforbindelse og afskærmning forbliver stabile i lang tid.

Indholdsfortegnelse

• Disposition
• The Real-World Pain Points Kobberfletning løser
• Hvad kobberfletning er (og hvad det ikke er)
• Sådan vælger du kobberfletning uden at gætte
• Hurtig valg tabel
• Opsigelse og installation, der ikke mislykkes
• Praktisk kontrol og verifikation
• Almindelige fejl og nemme rettelser
• Typiske brugssager og matcher den rigtige fletning
• FAQ
• Næste trin

Disposition

1. Identificer smertepunktet: varme, vibrationstræthed, støj, korrosion eller pladsbegrænsninger
2. Bekræft jobtypen: jordingsstrop, limning, afskærmningsmuffe eller fleksibelt stik
3. Vælg flettypen: flad vs rørformet, blottet vs fortinnet, fine vs grove tråde
4. Dimensionér den med formålet: tværsnitsareal, længde og tilladt temperaturstigning
5. Afslut korrekt: krympning, svejsning/lodning eller lodning (kun hvor det er relevant)
6. Bekræft i feltet: modstand, temperatur og "vrikketest" under belastning

The Real-World Pain Points Kobberfletning løser

Folk "ønsker" sjældent kobberfletning. Det, de ønsker, er, at problemet skal stoppe med at ske. Her er de bedste smertepunkter, som Copper Braid er bygget til at løse:

• Intermitterende jordingforårsaget af vibrationer, dørbevægelse eller termisk ekspansion
• EMI problemersom ustabile signaler, støjende sensorer eller compliance-hovedpine
• Hot spotsved fleksible jumpere, hvor et solidt kabel ikke kan overleve gentagne bevægelser
• Korrosionved udsatte bindingspunkter, især i fugtige eller salte omgivelser
• Pladsbegrænsningerhvor et rundt kabel er for stift eller for omfangsrigt til at føre sikkert

Den vigtigste fordel er fleksibilitet. Kobberfletning spreder bøjningsspænding over mange fine tråde, hvilket hjælper den med at tolerere bevægelse bedre end en stiv leder. Det kan også give et bredt kontaktområde til limning og afskærmning - når den er installeret korrekt.

Hvad kobberfletning er (og hvad det ikke er)

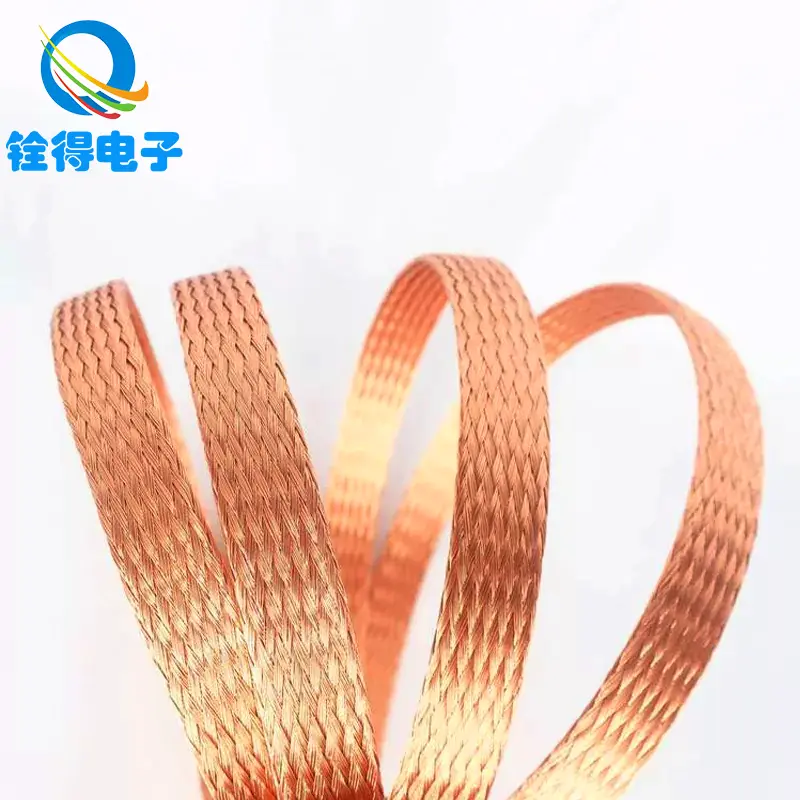

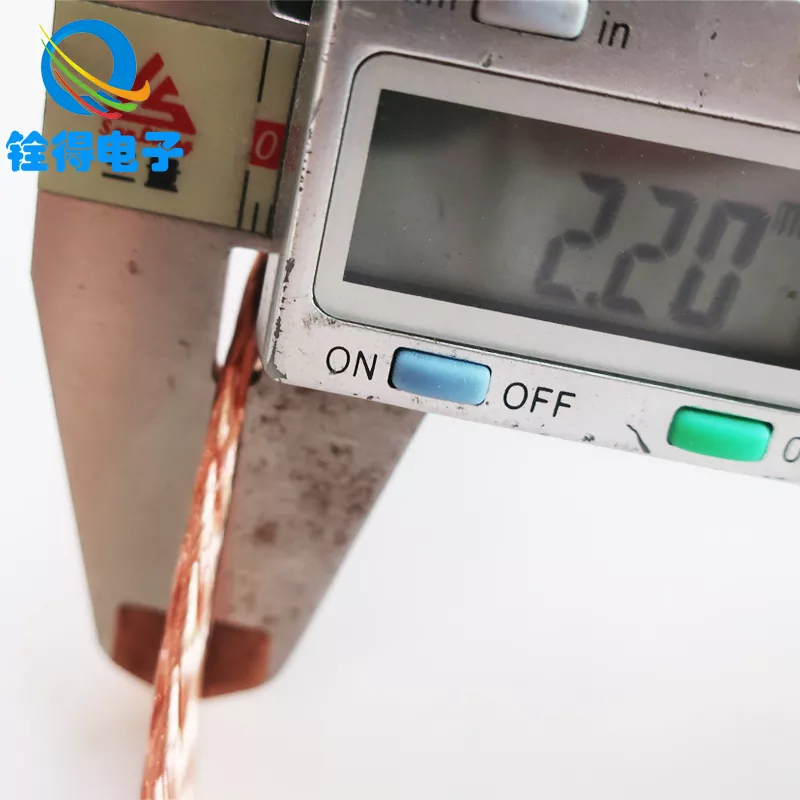

Kobberfletning er en vævet leder lavet af mange kobbertråde. Den kan fremstilles som enflad fletning(almindelig for jordingsstropper) eller arørformet fletning(bruges ofte som afskærmningsmuffe over kabler).

Hvad den er god til:

• Fleksibel limningmellem bevægelige dele (døre, låg, motorrammer, aftagelige paneler)
• Baner med lav impedansved højere frekvenser, når geometri og afslutninger er optimeret
• Mekanisk holdbarhedsammenlignet med en enkelt fast leder i gentagen flex

Hvad er det ikke:

• En magisk løsning til dårlige jordingslayouts (lange sløjfer og sjuskede bindinger forårsager stadig problemer)
• En erstatning for korrekt lederstørrelse (for lille vil stadig varme op)
• Immun over for dårlige opsigelser (de fleste "fletningsfejl" er opsigelsesfejl)

I praktisk sourcing vil du ofte sebart kobberogfortinnet kobber. Fortinnet kobber er populært, når oxidationsbestandighed og lettere loddeevne er prioriteter. Bar kobber kan være et stærkt valg til kontrollerede, tørre interiører, hvor maksimal ledningsevne og omkostningseffektivitet betyder noget.

Mange ingeniører og indkøbere samarbejder med producenter som f.eksDongguan Quande Electronics Co.,Ltd. når de har brug for Copper Braid muligheder skræddersyet til jordingsstropper, afskærmningsmuffer eller brugerdefinerede fleksible stik til forskellige installationsrealiteter.

Sådan vælger du kobberfletning uden at gætte

At vælge kobberfletning er nemmest, når du holder op med at tænke i "fletning = fletning" og i stedet beslutter dig ud fra jobbet, den skal overleve. Brug denne tjekliste:

• 1) Strøm- og temperaturstigning:Hvis fletningen fører strøm (ikke kun limning), skal du dimensionere den, så den ikke bliver varm. Opvarmning viser sig normalt først ved afslutninger, derefter langs fletningen. Når du er i tvivl, så vælg et større tværsnit eller parallelle flere fletninger.
• 2) Flex levetid og bevægelsesmønster:En rem, der bøjes 10 gange om dagen, er forskellig fra en, der vibrerer konstant. For hyppig bøjning skal du foretrække finere tråde og tilstrækkelig slaphed. Undgå skarpe bøjninger og "hængselpunkter".
• 3) Miljø:Fugtighed, salttåge, kemiske dampe og udendørs eksponering skubber dig mod fortinnet kobber og beskyttede limoverflader. Hvis uens metaller er involveret (for eksempel kobberfletning bundet til aluminium), planlæg korrosionskontrol med korrekt hardware og overfladeforberedelse.
• 4) Geometri og længde:Kortere er normalt bedre for ydeevnen. Hold fletningen så kort som muligt, mens du stadig tillader bevægelse. Brede, flade fletninger kan forbedre bindingsområdet og reducere induktive effekter sammenlignet med en lang, tynd ledning.
• 5) Opsigelsesmetode:Beslut dig tidligt: ​​krympe, svejse/lodde eller lodde. Dette bestemmer, hvilken fletkonstruktion og plettering, der giver mening. (Og ja, opsigelser betyder mere end de fleste vil indrømme.)

Hurtig valg tabel

Opsigelse og installation, der ikke mislykkes

Hvis Copper Braid "mystisk" mislykkes, er det normalt fordi opsigelsen blev behandlet som en eftertanke. Sådan får du forbindelsen til at vare:

• Forberedelse af overfladen:Rene, lyse metalkontaktflader slår "strammer hårdere". Fjern maling/oxid, hvor limning er påkrævet, og beskyt fugen efterfølgende efter behov.
• Krympning udført rigtigt:Brug den korrekte knast- og matriceprofil til fletningens tykkelse og bredde. En dårlig krympning skaber høj modstand og varme. En god crimp bliver mekanisk stabil og elektrisk konsistent.
• Valgmuligheder for svejsning/lodning:Til krævende applikationer (høj strømstyrke eller hårde vibrationer) kan svejsede eller loddede afslutninger overgå lodning ved at minimere krybning og termisk træthed. Dette afhænger af din montageproces og materialer.
• Lodning med forsigtighed:Loddet kan trække fletningen op og forvandle en fleksibel rem til en stiv "stress stigerør", der klikker i kanten af ​​den loddede zone. Hvis lodning er påkrævet, skal du holde opsugning kontrolleret og sørge for trækaflastning.
• Trækaflastning og routing:Giv fletningen en blid kurve. Undgå skarpe folder. Undgå at fletningen gnider på kanter. Hvis fletningen bevæger sig, skal den bevæge sig jævnt – ikke skrabe, knække eller piske.

En simpel regel: fletningen skal være det fleksible element, ikke termineringspunktet. Hvis dit led bliver hængslet, får du træthedsrevner og modstandsvækst.

Praktisk kontrol og verifikation

Du behøver ikke et laboratorium for at bekræfte, om Copper Braid gør sit arbejde. Disse praktiske kontroller fanger de fleste problemer tidligt:

• Modstandstjek (basislinje):Mål led-til-led-modstand efter installation, og kontroller derefter igen efter vibration eller termisk cykling.
• Temperaturkontrol (under belastning):Hvis fletningen bærer strøm, skal du køre systemet og se efter hot spots ved ører og kontaktflader.
• Visuel inspektion:Se efter mørkere, grønlig oxidation, knækkede tråde eller løsnet hardware.
• Wiggle test:Med strømmen slukket og sikre procedurer fulgt, bøj ​​forsigtigt samlingen og se, om leddet føles mekanisk stabilt.

Hvis modstanden kryber opad over tid, skal du behandle det som en tidlig advarsel. Fletningen "svigter pludselig" - den nedbrydes, indtil systemet bliver upålideligt.

Almindelige fejl og nemme rettelser

• Fejl:Brug en fletning, der er for smal, fordi den "passer".
  Lave:Størrelse til strøm og driftscyklus. Hvis pladsen er knap, overvej flere fletninger parallelt eller en anden geometri.
• Fejl:Overlodning og forvandling af fletningen til en stiv stang.
  Lave:Foretrækker krympning eller kontrollerede termineringsmetoder og tilføj trækaflastning.
• Fejl:Limning på maling, oxid eller forurenede overflader.
  Lave:Forbered overfladen ordentligt og beskyt den efter montering om nødvendigt.
• Fejl:Lange, sløjfede fletninger, der fungerer som antenner.
  Lave:Hold den kort, direkte og mekanisk understøttet.
• Fejl:Ignorerer korrosion ved uens metalsamlinger.
  Lave:Brug passende hardware, belægninger og fugebeskyttelse, der er egnet til miljøet.

Typiske brugssager og matcher den rigtige fletning

Kobberfletning dukker op i mange industrier, fordi det løser en specifik kombination af elektriske og mekaniske behov. Her er almindelige use cases, og hvad du skal prioritere:

• Kontrolskabe og kabinetter:Prioriter pålidelig limning af døre og aftagelige paneler. Flade kobberfletningsstropper med robuste ører er almindelige.
• Automatisering og robotteknologi:Prioriter flex life og belastningsaflastning. Bevægelsescyklusser straffer dårlig routing mere, end de fleste forventer.
• Effektelektronik (invertere, drev, UPS):Prioriter strømkapacitet og termisk stabilitet. Bekræft temperaturen under reel driftsbelastning.
• Kabelafskærmningsmuffer:Prioriter ensartet dækning og korrekt opsigelsesteknik. En fantastisk sleeve med en dårlig endeforbindelse vil ikke levere ensartede resultater.
• Telekommunikation og instrumentering:Prioriter støjsvag binding og stabile forbindelser, der ikke glider over tid.

Når du køber Copper Braid, vil de mest hjælpsomme leverandører spørge om miljø, bevægelse, strøm og termineringsmetode - fordi disse detaljer bestemmer, om fletningen vil opføre sig som en langsigtet løsning eller en tilbagevendende vedligeholdelsespost.

FAQ

1) Er fortinnet kobberfletning altid bedre end blottet kobber?

Ikke altid. Tinned Copper Braid er fremragende til korrosionsbestandighed og kan være lettere at arbejde med i visse monteringsmetoder. Bare kobber kan være ideelt i rene, tørre miljøer, hvor oxidationsrisikoen er lav, og maksimal ledningsevne er prioriteret.

2) Hvorfor bliver min kobberfletning varm i enderne?

Varme ender peger normalt på høj modstand ved afslutningen: dårlig krympning, forurenede overflader, løs hardware eller en samling, der er for lille til strømmen. Ret først afslutningen, før du giver fletningen skylden.

3) Kan Copper Braid erstatte en standard jordledning?

Kobberfletning er bedst, når du har brug for fleksibilitet, bredt bindingsområde eller en robust rem, der overlever bevægelse. Til statiske, beskyttede forløb kan en standardleder være enklere. Mange systemer bruger begge - hver hvor det giver mening.

4) Hvor kort skal en jordingsfletning være?

Så kort som praktisk, mens den stadig tillader bevægelse og sikker rute. Ekstra længde kan tilføje uønsket løkkeareal og mekanisk diskrethed. En blid kurve er bedre end en lang sløjfe.

5) Hvad er den største installationsfejl med Copper Braid?

At behandle det som "bare et stykke kobber" og ignorere termineringskvalitet og overfladeforberedelse. Leddet er systemet. Hvis leddet er ustabilt, vil ydeevnen glide, og fejl vil følge.

6) Hvordan forhindrer jeg, at trætheden revner i en bevægelig rem?

Sørg for slaphed, undgå skarpe bøjninger, sørg for, at afslutningen ikke bliver hængslet, og undgå gnidning på kanter. Hvis bevægelsen er hyppig, skal du vælge en konstruktion beregnet til gentagne bøjninger og tilføje belastningsaflastning.

7) Kan Copper Braid hjælpe med problemer med interferens?

Ja – når den bruges som en bindingsstrop eller en afskærmningsmuffe med korrekt føring og afslutning. Hvis støjen fortsætter, skal du gennemgå det fulde jordingslayout og sikre, at bindinger er korte, rene og konsistente.

Næste trin

Kobberfletning fungerer bedst, når det behandles som en designet komponent - udvalgt til miljøet, størrelse til jobbet og afsluttet med omhu. Gør det, og du får stabil jordforbindelse, færre støjoverraskelser og langt mindre "hvorfor fejler dette igen" vedligeholdelse.

Hvis du vælger Copper Braid til jordingsstropper, afskærmningsmuffer eller brugerdefinerede fleksible konnektorer og ønsker en anbefaling baseret på dine reelle applikationsdetaljer, Dongguan Quande Electronics Co.,Ltd. kan understøtte specifikationsmatchning og produktionsmuligheder—kontakt osfor at diskutere dine krav og få en løsning, der passer til dine installationsforhold.
