Hvorfor er Solder Wick Braid Wire det bedste værktøj til ren aflodning?

Abstrakt

Aflodning skal føles kontrolleret, ikke som et hasardspil med høj indsats, hvor puder løfter sig, sporer skrælning og loddemetal sprøjter overalt. Denne guide beskriver hvordanLodde Wick Braid Wirevirker, hvorfor det fejler i den virkelige verden, og hvordan man løser de mest almindelige smertepunkter med en gentagelig proces. Du får også et praktisk udvælgelsesskema, fejlfindingstabel og en tjekliste-stil arbejdsgang, der hjælper dig med at fjerne loddemetal rent og samtidig beskytter komponenter og printet.

Indhold

• Kort omrids
• Forståelse af Lodde Wick Braid Wire
• Kundens smertepunkter og hvorfor aflodning går galt
• Valg af den rigtige fletning til jobbet
• En ren, gentagelig aflodningsarbejdsgang
• Udvalgstabel for bredde, varme og brugssager
• Fejlfindingstabel for genstridig lodning
• Avancerede tips til SMD, stik og flerlagskort
• Pleje, opbevaring og efterrengøring
• FAQ
• Næste trin

Kort omrids

• Hvad aflodningsfletning virkelig gør ved leddet (og hvad det ikke kan)
• Hvorfor puder løfter sig og sporer afskalning under "normal" efterbearbejdning
• Sådan vælger du bredde og fluxadfærd, så den matcher dine led
• En trin-for-trin metode, der reducerer varmestress og forbedrer sugehastigheden
• Tabeller til valg og fejlfinding
• Ofte stillede spørgsmål, der omhandler de spørgsmål, købere og teknikere stiller mest

Forståelse af Lodde Wick Braid Wire

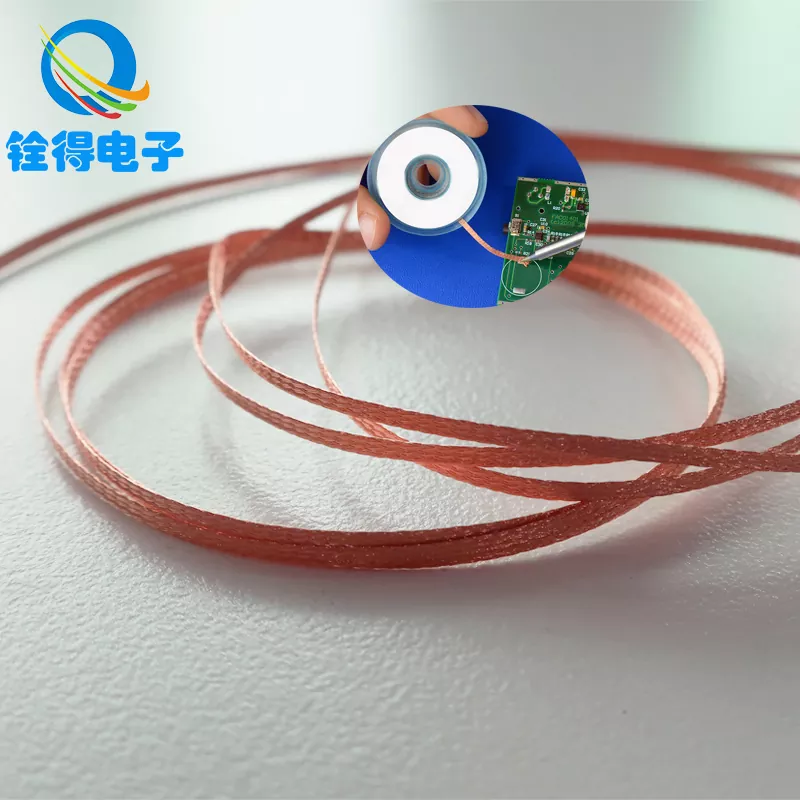

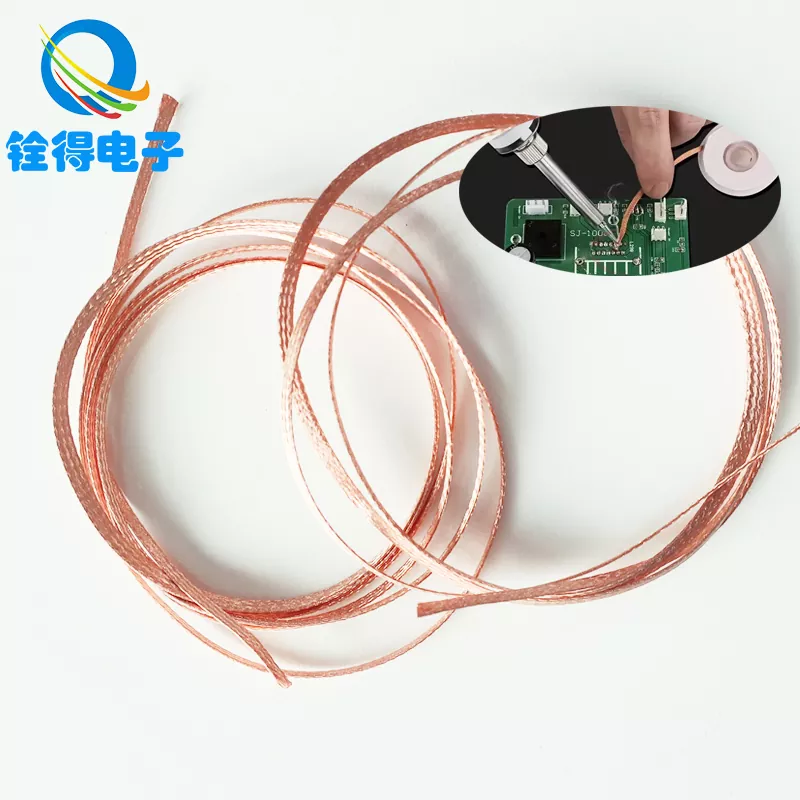

Lodde Wick Braid Wire(også kaldet aflodningsfletning) er et vævet kobberbånd designet til at trække smeltet loddemateriale væk fra en samling. Fletningen fungerer som et netværk af bittesmå kanaler: når loddemetal er flydende, trækker kapillærvirkningen det ind i kobbervævet. En god fletning "rørlodder" ikke bare - den absorberer det hurtigt og frigiver derefter rent, når du løfter væk.

De fleste fletninger er kobberbaserede, fordi kobber overfører varme effektivt og væder let, når der er flux til stede. Flux er den stille helt her: det fjerner oxider, hjælper med at flyde lodde og forbedrer opsugningshastigheden dramatisk. Uden nok flux kan selv premium fletning føles "død" tvinger dig til at holde varmen længere, end du burde - og det er her, brædder bliver beskadiget.

• Hvad er det godt til:rydning af puder, rengøring af broer, fjernelse af overskydende loddemetal, klargøring til omarbejde.
• Hvad det ikke er:en erstatning for ordentlig fugeopvarmning, eller et magisk viskelæder til kolde fuger med dårlig termisk adgang.

Kundens smertepunkter og hvorfor aflodning går galt

Folk giver normalt fletningen skylden, når aflodning går dårligt. Retfærdig. Men den egentlige årsag er næsten altid et misforhold mellem fletningsbredde, fluxaktivitet, jerntemperatur og hvordan varme overføres til leddet.

Smertepunkt 1: Puder løfter eller sporer afskalning

Dette sker typisk, når der påføres varme for længe, ​​eller når fletningen presses hårdt ned, som om du forsøger at "skrubbe" loddet af. Overtryk øger den mekaniske belastning, mens klæbemidlet under kobberpuden blødgøres af varme. Rettelsen er kontraintuitiv: brugemindrekraft og forbedre vægeeffektiviteten med flux og korrekt fletningsbredde, så tiden på varme falder.

Smertepunkt 2: Fletningen absorberer ikke lodde

Almindelige årsager omfatter oxideret fletning, utilstrækkelig flux, for lav temperatur eller en samling, der ikke er helt smeltet. Hvis leddet ikke er rigtigt væske, vil loddet ikke flyde ind i vævningen - det sidder bare der og håner dig.

Smertepunkt 3: Loddet smører eller størkner igen på puden

Dette sker ofte, når fletningen løftes på det forkerte tidspunkt, eller jernet fjernes, før fletningen skilles ad. Loddet fryser og "limer" fletningen til puden, hvilket inviterer til pudeløft. Timing betyder noget: adskil fletningen fra samlingen, mens loddet stadig er smeltet.

Smertepunkt 4: Varmefølsomme komponenter bliver stressede

Stik, plastikhuse og nærliggende IC'er elsker ikke langvarig varme. Hvis din metode kræver lang kontakttid, spiller du i hård tilstand. Løsningen er en hurtigere, kontrolleret proces - og nogle gange ved at kombinere fletning med andre værktøjer (som loddesugning eller lavsmeltende legeringer) til specifikke led.

Valg af den rigtige fletning til jobbet

At købe fletning burde ikke have lyst til at gætte. Start med tre praktiske faktorer: bredde, fluxadfærd og vævningens konsistens. Når disse stemmer overens med dit arbejde,Lodde Wick Braid Wirebliver hurtig, forudsigelig og skånsom mod brædder.

• Bredde:Match fletningsbredde til pude/ledstørrelse. For smal mætter øjeblikkeligt; for bred stjæler varme og bremser smeltningen.
• Fluxaktivitet:En fletning med effektiv flux væder hurtigere. For stædige gamle led hjælper det at tilføje et strejf af ekstern flux.
• Væve konsistens:Selv fletningstæthed forbedrer kapillærvirkningen. Uregelmæssig vævning forårsager ujævn absorption og "spring".
• Ren kobber:Oxideret kobber vil ikke væge godt. Opbevaring og emballage betyder mere, end folk indrømmer.

Hvis du køber til produktions- eller servicearbejde, betyder konsistens lige så meget som ydeevne. Mange teams vælger en stabil leverandør, så teknikere er ikke konstant ved at genlære, hvordan fletningen opfører sig. Det er her erfarne producenter som f.eksDongguan Quande Electronics Co., Ltd.evalueres ofte for repeterbarhed, emballeringskontrol og parti-til-lot stabilitet.

En ren, gentagelig aflodningsarbejdsgang

Her er en metode, der reducerer bestyrelsesstress og forbedrer resultater. Behandl det som en rutine, ikke en freestyle-forestilling. Du vil bemærke den største forbedring i, hvor hurtigt loddet bevæger sig ind i fletningen.

1. Forbered leddet:Tilføj en lille mængde frisk lodning til gamle samlinger. Det lyder forkert, men det hjælper varmeoverførslen og sænker chance for "halvsmeltet" loddemateriale, der nægter at væge.
2. Tilføj flux (ja, selvom fletningen er fluset):En lille smule ekstern flux på puden eller flettespidsen kan ændre ydeevnen, især på ældre brædder.
3. Placer fletningen, og stryg derefter:Sæt fletningen på loddet først, og placer derefter jernet oven på fletningen. Dette opvarmer fletningen og samles og fremmer kapillærstrømning.
4. Brug forsigtigt tryk:Du vejleder kontakt, ikke sliber printet. Lad varmen gøre arbejdet.
5. Se flowet:Du bør se loddemetal migrere ind i fletningen. Når sektionen er mættet, glider du til et friskt område.
6. Løft korrekt:Løft fletning og stryg sammen, og adskil derefter, mens det er smeltet, hvis det er nødvendigt. Pil ikke den afkølede fletning af puden.
7. Afslut rent:Hvis fluxrester er vigtige for din samling, skal du rengøre området med passende opløsningsmiddel og en fnugfri vatpind.

Når det er gjort rigtigt,Lodde Wick Braid Wireføles ikke som et "måske". Det føles som en kontrolleret overførsel: loddemetal går, hvor du vil have det, og puden forbliver rolig.

Udvalgstabel for bredde, varme og brugssager

Fejlfindingstabel for genstridig lodning

Avancerede tips til SMD, stik og flerlagskort

Nogle led kæmper hårdere tilbage end andre. Flerlagsplader synker hurtigt varme; store jordplaner fungerer som gigantiske varmesvampe. Tricket er ikke brute force - det forbedrer termisk overførsel, så du kommer hurtigere ind og ud.

• For jordplaner:Brug en større spids og mellem/bredere fletning. Tilføj flux. Overvej at forvarme brættet, hvis din proces tillader det.
• Til stifter med fin stigning:Brug smal fletning, let kontakt og hyppige fletningsskift. Mættet fletning trækker loddemetal tilbage på tværs af stifter.
• For stik:Arbejd pin-for-pin i etaper. Rens nok loddetråd til at frigøre blyet, og revurder derefter i stedet for at overophede.
• Ved gentagen efterbearbejdning:Rengør rester mellem gennemgangene. Gammel flux og oxidation opbygges og langsom vægetransport.

Hvis dit team laver hyppig efterbearbejdning, sparer ensartet fletningsydelse tid og reducerer skrot. Derfor vurderer mange købereLodde Wick Braid Wireikke kun på "virker det", men på "virker det på samme måde hver gang."

Pleje, opbevaring og efterrengøring

Fletningens ydeevne falder, når kobber oxiderer eller flusmiddel tørrer ud. Behandl fletningen som et forbrugsmateriale, der fortjener ren opbevaring.

• Opbevar forseglet:Opbevar fletningen i emballagen, når den ikke er i brug for at reducere oxidation.
• Brug friske sektioner:Når du er mættet, skal du klippe eller gå fremad. Genbrug af fyldt fletning sænker fugttransporten og øger varmeeksponeringen.
• Rengør efter efterbearbejdning:Hvis rester er et problem, skal du rense pudeområdet og inspicere før genlodning.
• Undersøg resultatet:En ordentligt rengjort pude skal se jævn ud og klar til fortinning eller placering af komponenter.

For indkøbsteams er det også værd at kontrollere emballagens konsistens og mærkningsklarhed, især for opgørelser med flere bredder. Leverandører kan lideDongguan Quande Electronics Co., Ltd. bliver ofte bedt om at understøtte stabile specifikationer på tværs af batcher så teknikere kan stole på forudsigelig håndtering.

FAQ

Kan jeg bruge loddevæge på blyfri lodning?

Ja. Blyfri lodning kræver typisk lidt stærkere termisk overførsel og god fluxaktivitet. Brug en passende spids, sørg for solid kontakt, og overvej at tilføje en lille mængde frisk loddemiddel og flusmiddel for at hjælpe fugen med at flyde, før den suges.

Hvorfor gør det nogle gange lettere at tilføje frisk loddemetal?

Frisk lodning forbedrer varmeoverførslen og kan "genaktivere" en gammel oxideret samling. Når leddet smelter ensartet, kan fletningen trække lodde hurtigt ind i vævningen i stedet for at bekæmpe delvist smeltet materiale.

Hvilken fletningsbredde skal jeg beholde som standard?

En mellembredde er en god mulighed for generelle formål til blandet reparationsarbejde, men hvis dit arbejde for det meste er fin-pitch SMD, skal du holde en smal fletning som din daglig chauffør. Hvis du ofte håndterer stik eller puder med gennemgående huller, skal du tilføje en bredere mulighed for hurtigere absorption.

Hvordan forhindrer jeg pudeløft?

Reducer opholdstiden, brug forsigtigt tryk, tilføj flux og vælg en bredde, der suger effektivt. Jo længere du holder på varmen, jo højere er risikoen. Pil aldrig den afkølede fletning af en pude - genopvarm kort og løft rent i stedet.

Er ekstern flux nødvendig, hvis fletningen er fluxet?

Ikke altid, men det hjælper ofte på gamle brædder, blyfri samlinger og oxiderede puder. En lille mængde kan markant fremskynde opsugning og reducere varmepåvirkningen, hvilket beskytter PCB'en.

Hvorfor "slæber" fletning nogle gange lodde og forårsager broer?

Dette sker normalt, når flettesektionen allerede er mættet, eller når du bruger en bredde, der er for stor til stifter med fin stigning. Brug frisk fletning, gå smallere, og bevæg dig i en kontrolleret retning med let kontakt.

Næste trin

Hvis du vil have aflodning, der føles ren, hurtig og gentagelig, er det rigtigtLodde Wick Braid Wirevalg betyder lige så meget som teknik. Uanset om du lagerfører flere bredder til en reparationsbænk eller køber stabile forsyninger til omarbejdning af produktionen, har du ensartet fletningsadfærd kan reducere skrot, beskytte brædder og spare teknikertid.

Leder du efter pålidelige muligheder og klar vejledning om at matche fletningsbredder til dine applikationer?Kontakt osfor at diskutere din use case, og vi hjælper dig med at vælge den mest praktiske konfiguration til din arbejdsgang.
