Hvordan forbedrer flettet kobberrør fleksible strøm- og jordforbindelser?

Abstrakt

Hvis du nogensinde har håndteret revnede ører, overophedede jumpere, generende ture eller støjende signaler i nærheden af højstrømsudstyr, kender du allerede den virkelige fjende: stive forbindelser på steder, der bevæger sig, vibrerer, udvider sig eller har brug for nem serviceadgang.Flettet kobberrører designet til præcis dem "alt er fint, indtil det ikke er det" miljøer. Den kombinerer høj ledningsevne med fleksibilitet og hjælper dig med at bygge forbindelser, der forbliver pålidelige under termisk cykling, mekanisk bevægelse og snævre installationsrum.

Denne vejledning nedbryder hvadFlettet kobberrører, hvor det skinner, hvad kunder almindeligvis tager galt, når de vælger det, og hvordan man angiver det korrekt første gang. Du vil også finde størrelsestips, en praktisk sammenligningstabel, bedste fremgangsmåder ved installation og en kort ofte stillede spørgsmål, der hjælper dig med at gå fra "vi har brug for noget fleksibelt" til en klar, købsklar spec.

Indholdsfortegnelse

• Disposition
• Hvad er flettet kobberrør
• Kundens smertepunkter, det løser
• Typiske anvendelsestilfælde
• Sådan vælger du den rigtige specifikation
• Praktiske borde til størrelse og matchning
• Tips til installation og håndtering
• Kvalitetstjekliste før du køber
• Arbejder med Dongguan Quande Electronics Co.,Ltd.
• FAQ
• Næste trin

Disposition

1. DefinereFlettet kobberrøri almindeligt sprog og forklare, hvordan det opfører sig i rigtige installationer.
2. Kortlæg almindelige fejlscenarier til designfordelene ved en flettet rørformet leder.
3. Vis de mest almindelige applikationer, og hvad der betyder mest i hver enkelt.
4. Giv en udvælgelsesramme: materiale, plettering, fletningstæthed, dimensioner og termineringstilgang.
5. Del brugervenlige tabeller, så købere kan tilpasse ydeevnebehov med en klar specifikation.
6. Afslut med håndteringstips, en kvalitetstjekliste og en købervenlig FAQ.

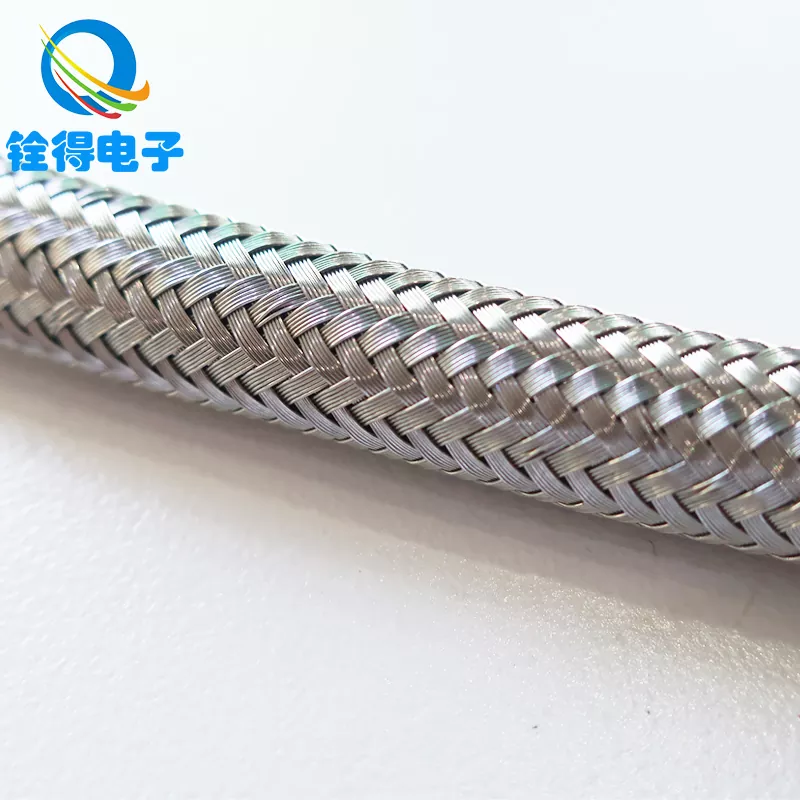

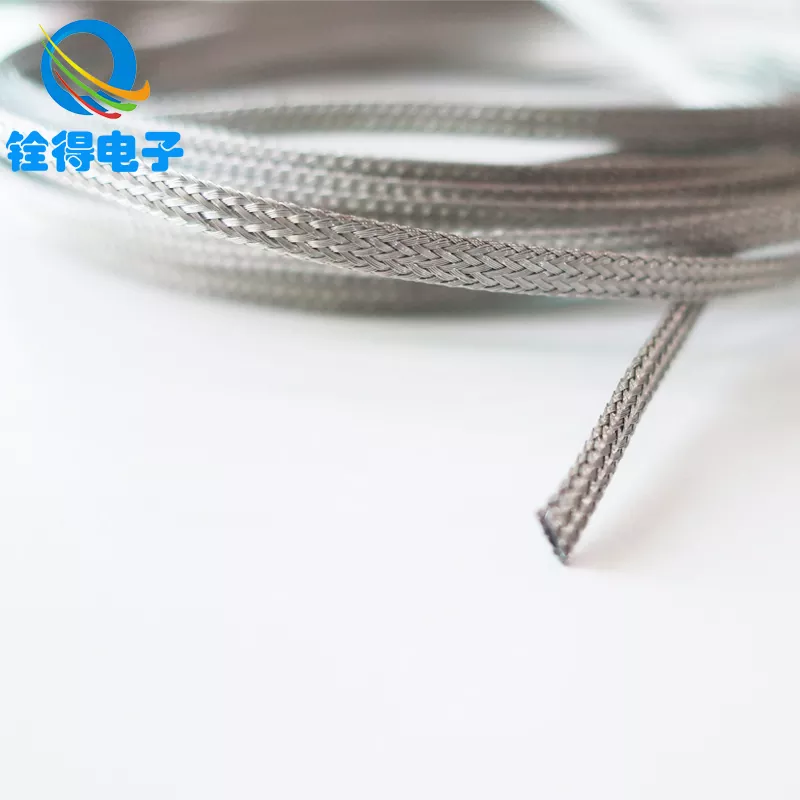

Hvad er flettet kobberrør

Flettet kobberrører en rørformet fletning lavet af flere tråde af kobbertråd vævet til en fleksibel ærme eller rørform. Afhængigt af designet kan den bruges som:

• En fleksibel leder(fører strøm mellem to punkter, hvor bevægelse eller ekspansion forekommer)
• En jordforbindelse(limning af kabinetter, døre, skabe, samleskinner og roterende eller vibrerende enheder)
• Et elektromagnetisk skjold(reducerer interferens ved at sørge for et ledende kabinet omkring kabler eller samlinger)
• Et beskyttende ærme(beskytter slanger/kabler mod slid, mens der tilføjes ledningsevne)

I modsætning til en solid kobberstang eller et stift kabel kan et flettet rør bøjes gentagne gange og tilpasse sig trange rum. Det kan også "ånde" med termisk ekspansion: når temperaturerne stiger, udvider metaldele sig; når de afkøles, trækker de sig sammen. En flettet struktur tolererer den cyklus med mindre risiko for at løsne hardware, revner i lugen eller overfører stress til følsomme terminaler.

Kundens smertepunkter, det løser

Købere begynder typisk at lede efterFlettet kobberrørefter at have oplevet et af disse problemer:

• Overophedning ved tilslutningspunkterforårsaget af utilstrækkelig kontaktareal, dårlig fleksibilitet eller bevægelsesinducerede mikrogab.
• Revnede ører og knækkede trådehvor stive ledere tvinges til at bøje under vibrationer eller servicering.
• Løse fastgørelser over tidpå grund af termisk cykling og mekanisk bevægelse, der overfører stress ind i leddet.
• Støj og interferensi nærheden af ​​invertere, transformere, koblingsudstyr, svejsere eller el-opladningsudstyr.
• Svært at installere jumperei trange skabe, hvor bøjningsradius bliver en kamp.
• For tidlig korrosioni fugtige, kystnære eller kemisk aktive miljøer, når materialerne ikke er tilpasset forholdene.

Et velspecificeret flettet rør løser disse problemer ved at kombinere ledningsevne, fleksibilitet og overfladedækning. Resultatet er en forbindelse, der er nemmere at rute, mere stabil over tid og mindre følsom over for små skift, der ville straffe en stiv del.

Typiske anvendelsestilfælde

Her er steder i den virkelige verdenFlettet kobberrører almindeligt brugt, og hvad beslutningstagere normalt bekymrer sig mest om:

• Koblings- og samleskinnesystemer:fleksible forbindelser mellem samleskinner eller komponenter, der opvarmes under belastning.
• Transformere og strømfordeling:jordforbindelse og binding for at reducere fejlrisiko og opretholde et stabilt potentiale.
• Jernbane- og bilplatforme:vibrationsbestandig binding og fleksible strømbaner.
• EV/opladnings- og invertersystemer:håndtere høj strøm og samtidig reducere elektrisk støj.
• Industrielle skabe og kabinetter:dørbindingsstropper og jordingsbaner, der skal bøje med åbning/lukning.
• EMI-afskærmning til kabler og samlinger:et ledende rør rundt om kabler for at reducere interferensfølsomheden.

Sådan vælger du den rigtige specifikation

Den bedsteFlettet kobberrørfor dit projekt afhænger af, hvordan det vil blive brugt: nuværende niveau, driftscyklus, miljø, nødvendig fleksibilitet, og opsigelsesmetode. Nedenfor er en praktisk udvælgelsesramme, du kan give til ingeniør, indkøb og din leverandør.

1) Forventninger til kobbertype og ledningsevne

• Bar kobber:stærk ledningsevne, almindelig i kontrollerede miljøer.
• Fortinnet kobber:bedre oxidationsmodstand og lettere loddeevne, ofte foretrukket til fugtige eller variable forhold.
• Speciel belægning:bruges til unikke korrosions- eller grænsefladebehov (vælg baseret på miljø og parringsmaterialer).

2) Fletkonstruktion og tæthed

• Tråddiameter og trådantalpåvirke fleksibilitet og holdbarhed.
• Fletdækningpåvirker afskærmningsydelse og kontaktstabilitet.
• Udvidelsesforholdbetyder noget, hvornår røret skal passe over en række diametre.

3) Dimensioner, der faktisk betyder noget

• Indvendig diameter (ID):om det passer over din måldel eller kabelbundt.
• Udvendig diameter (OD):uanset om det passer inde i kirtler, klemmer eller routingkanaler.
• Længde og serviceløkke:efterlade nok slap til at forhindre fletningen i at blive "fjederen" i dit led.

4) Opsigelsesmetode

• Krympede ører/hylstre:fælles for jordingsstropper og jumpere.
• Svejste/loddede ender:bruges, når der er behov for høj pålidelighed og lav kontaktmodstand.
• Klemme- eller båndafslutning:bruges ofte til afskærmningsapplikationer for at opretholde 360-graders kontakt.

5) Miljø og korrosionsvirkelighed

• Fugtighed, salteksponering, industrielle kemikalier og forskellige metaller kan ændre, hvordan "godt nok" ser ud.
• Hvis dit udstyr bor udendørs eller i nærheden af ​​saltluft, bliver valg af plettering og fugebeskyttelse ikke til forhandling.

Praktiske borde til størrelse og matchning

Tabel 1: Matchende applikationsbehov til flettet rørs egenskaber

Tabel 2: Købervenlig tjekliste til specificering af flettet kobberrør

Tips til installation og håndtering

Selv de bedsteFlettet kobberrørkan underperforme, hvis det er skåret, håndteret eller afsluttet dårligt. Disse feltvenlige tips reducerer efterarbejde og fejl:

• Undgå flossning under skæring:brug en metode, der holder tråde inde (tape vikle før skæring, eller brug passende værktøj).
• Tilføj en serviceløkke, når der er bevægelse:tillad blide kurver i stedet for snævre bøjninger ved afslutningspunktet.
• Beskyt enderne:varmekrympe, støvler eller ærmer kan reducere slid og forhindre vildfarne tråde i at sprede sig.
• Sørg for rene parringsoverflader:fjern oxidation eller snavs, hvor tapper eller klemmer kommer i kontakt med metal.
• Mind uens metaller:Hvis din hardware ikke er kobbervenlig, skal du overveje overfladebeskyttelsesstrategier for at reducere galvaniske problemer.
• Drejningsmoment betyder noget:konsekvent fastgørelse reducerer mikrobevægelser og stabiliserer kontaktmodstanden.

Til afskærmningsbrug skal du prioritere 360 ​​graders kontakt: en fletning, der kun er rørt ved et lille punkt, kan se installeret ud, men vil ikke levere ensartet støjreduktion. For højstrøms jumpere skal du fokusere på endeintegritet: Robust crimpning eller konstruerede endebehandlinger skaber typisk den største pålidelighedsforskel.

Kvalitetstjekliste før du køber

Hvis du køberFlettet kobberrørtil kritisk udstyr ønsker du forudsigelig ledningsevne, ensartet flettegeometri og stabile materialer. Brug denne tjekliste, når du gennemgår prøver eller leverandørdokumentation:

• Materiale konsistens:Bekræft kobberkvalitet og finish matcher dit miljø og sammenføjningsmetode.
• Ensartet fletning:tjek for huller, inkonsekvente hakker eller ujævn dækning i længden.
• Dimensionsstabilitet:verificere ID/OD under afslappede og installerede forhold, især hvis strækning er involveret.
• Afslutningspålidelighed (hvis samlet):inspicer krympesymmetri, trækstyrkeforventninger og endeforsegling.
• Emballage og håndtering:dårlig emballage kan deformere fletninger eller forårsage forurening, før delen overhovedet når din linje.

Arbejder med Dongguan Quande Electronics Co.,Ltd.

Når du køber flettede ledere, køber du ikke kun kobber - du køber repeterbarhed: den samme fletningstæthed, den samme pasform og det samme termineringsresultat hver gang din produktionslinje kører.Dongguan Quande Electronics Co.,Ltd.giverFlettet kobberrørløsninger designet til applikationer hvor fleksibilitet, ledningsevne og holdbarhed skal leve sammen i samme del.

Hvis du allerede har en tegning eller et ældre varenummer, kan du normalt hurtigt oversætte det til en klar specifikation. Hvis du ikke gør det, kan der stadig bygges en praktisk spec fra nogle få input: hvor det er installeret, hvordan det bevæger sig, hvad det forbinder til, og hvilket miljø det lever i. Det er ofte nok til at indsnævre materiale, størrelsesområde, og afslutte behandlingsmuligheder uden at prøve og fejle køb.

FAQ

Næste trin

Hvis din nuværende opsætning lider af varme, vibrationer, stram routing eller upålidelig jording,Flettet kobberrører ofte den enkleste opgradering, der leverer et målbart stabilitetsboost. Den hurtigste vej til et korrekt valg er at definere dine installationsbegrænsninger (plads, bevægelse, temperaturudsving) og din afslutningsmetode. Derfra bliver det rigtige materiale og fletkonstruktion som regel indlysende.
