Hvorfor afgør valg af jordledning sikkerhed, pålidelighed og støjydelse?

Abstrakt

A jordledninger let at overse, indtil noget går galt: uventede nulstilling af udstyr, interferens, der ødelægger signaler, prikkende indhegninger, mislykkede inspektioner eller (worst case) stød- og brandrisiko. Denne vejledning nedbryder, hvordan jordledninger faktisk fungerer i rigtige systemer, hvad der typisk forårsager jordingsproblemer, og hvordan man vælger en jordledning, der passer til dine elektriske, mekaniske og miljømæssige begrænsninger. Undervejs får du praktiske tjeklister, en sammenligningstabel over almindelige jordledere og gennemprøvede installationstips. Hvis du vurderer flettede jordingsprodukter eller bygger en jordingsstrategi for en maskine, et panel, et køretøj eller et kabinet, går du afsted med klare næste trin. For producenter og projekthold,Dongguan Quande Electronics Co.,Ltd.understøtter valg af jordleder og tilpasning, så dit design fungerer konsekvent fra prototype til produktion.

Indholdsfortegnelse

• Disposition
• Hvad en jordledning faktisk gør
• Kundesmertepunkter Opret jordforbindelsesproblemer
• Sådan vælger du den rigtige jordledning
• Almindelige jordledertyper og hvornår de skal bruges
• Størrelsesovervejelser, der forhindrer overraskelsesfejl
• Installationspraksis, der gør eller bryder jordforbindelse
• Almindelige fejl og hvordan man undgår dem
• Sådan verificerer du jordingskvalitet i marken
• FAQ
• Næste trin

Disposition

1. Jordledningsformål i sikkerhed og signalintegritet
2. Symptomer på dårlig jordforbindelse og hvorfor de opstår
3. Udvælgelsesramme, der dækker elektrisk belastning, frekvensadfærd og miljø
4. Sammenligning af flettede stropper, snoede ledninger og samleskinner
5. Installationsdetaljer, der reducerer modstanden og forhindrer løsning
6. Verifikationsmetoder og praktiske acceptchecks
7. FAQ og indkøbsvejledning

Hvad en jordledning faktisk gør

Udtrykket "jordledning" bliver brugt til flere job, og at blande dem er, hvor mange projekter kommer i problemer. I de fleste applikationer understøtter en jordledning en eller flere af disse funktioner:

• Sikkerhedsfejlvej: Hvis en strømførende leder kommer i kontakt med et metalkabinet, hjælper jordbanen med at føre fejlstrøm, så beskyttelsesenheder kan udløse hurtigt.
• Potentialudligning: Tilslutning af metaldele, så de forbliver på næsten samme potentiale, reducerer berøringsspændingen og minimerer risikoen for buedannelse.
• Støjkontrol og referencestabilitet: En god jordforbindelse kan reducere elektromagnetisk interferens ved at give en kontrolleret returvej og sænke impedansen ved relevante frekvenser.
• Lyn- og bølgeafledning: I nogle systemer hjælper jordforbindelsesledere med at rute højenergitransienter sikkert (ofte som en del af en bredere bindings- og overspændingsstrategi).

Læg mærke til ordetimpedans, ikke kun modstand. Mange jordingsproblemer viser sig ved højere frekvenser, hvor en leder, der ser "fin" ud på en basismåler, stadig opfører sig dårligt på grund af induktans, længde og forbindelsesgeometri. Det er derfor, den fysiske form af en jordingsleder kan have lige så stor betydning som dens tværsnitsareal.

Kundesmertepunkter Opret jordforbindelsesproblemer

Hvis du nogensinde har fået et system til at bestå en bænktest, men fejler i en fabrik, et køretøj eller en udendørs installation, er jordforbindelse ofte en del af historien. Her er de mest almindelige kundesmertepunkter, vi ser på tværs af industrielle og elektroniske systemer:

• Tilfældige nulstillinger og uforklarlige fejl: Intermitterende jordforbindelser kan skabe spændingsforskydninger, der forvirrer kontrolelektronik.
• EMI, der ikke forsvinder: Afskærmning og filtre kan ikke fuldt ud kompensere for en dårlig returvej eller højimpedansbinding mellem kabinetter.
• Mislykkede inspektioner eller forsinkelser i overholdelse: Utilstrækkelig binding, ukorrekte opsigelser eller dårlig dokumentation kan føre til omarbejde og tidsplanglidning.
• Overophedning ved tilslutningspunkter: Et "lille" kontaktproblem bliver et hot spot under fejlstrøm eller gentagne overspændingsforhold.
• Korrosion og løsning: Udendørs, marine, fugtige eller kemiske miljøer kan forringe forbindelser hurtigere, end teams forventer.
• Montering hovedpine: Ledninger, der er for stive, for korte eller tilbøjelige til at blive trætte, kan gøre produktionen inkonsekvent.

Den gode nyhed er, at de fleste af disse kan forebygges. Nøglen er at behandle jordforbindelse som et mekanisk-og-elektrisk designproblem, ikke en eftertanke.

Sådan vælger du den rigtige jordledning

En pålidelig udvælgelsesproces starter med dine reelle begrænsninger, ikke kun en katalogbeskrivelse. Brug denne ramme:

1) Definer jordforbindelsesjobbet

• Er det primært sikkerhedsbinding, støjkontrol, overspændingshåndtering eller en kombination?
• Er det indkapsling-til-indkapsling-limning, dørlimning, panellimning eller kabelafskærmning?

2) Kortlæg de elektriske krav

• Fejl nuværende forventninger: Beskyttelsesenhedens adfærd afhænger af en lavimpedansbane.
• Frekvensadfærd: For støj og EMI udkonkurrerer kortere og bredere ledere ofte længere, smallere.
• Arbejdscyklus: Lejlighedsvise overspændinger er forskellige fra kontinuerlig strømdeling.

3) Match den mekaniske virkelighed

• Vil det bøje (døre, hængsler, vibrationer, robotter)? Hvis ja, er en fleksibel jordingsleder kritisk.
• Er pladsen knap? Er der krav om gentagen bøjningsradius?
• Vil installatører have konsekvent adgang til drejningsmomentfastgørelsesanordninger korrekt?

4) Overvej miljøet

• Fugtighed, saltspray, kemikalier, høj temperatur, UV-eksponering eller olieforurening kan ændre materialevalg.
• Hvis korrosion er sandsynlig, betyder overfladebehandlinger og forbindelsesudstyr lige så meget som ledermateriale.

5) Beslut dig for opsigelsesstrategi tidligt

• Ringterminaler, ører, svejseflige, tapforbindelser eller klemme-lignende binding kræver hver især forskellige lederkonstruktioner.
• Konsistens i opsigelse er lig med konsistens i ydeevne.

Hvis du vil have færre overraskelser i produktionen, skal du låse disse beslutninger, før du færdiggør seletegningerne. Dongguan Quande Electronics Co.,Ltd. understøtter ofte teams ved at bekræfte pasform, fleksibilitet og termineringskompatibilitet før masseproduktion.

Almindelige jordledertyper og hvornår de skal bruges

For mange industriskabe er det "bedste" valg en kombination: en bindingsstang i panelet, korte flettede stropper til døre og bevægelige dele og velafsluttede flertrådede ledere til faste forbindelser.

Størrelsesovervejelser, der forhindrer overraskelsesfejl

Størrelse er ikke bare "større er bedre." Overdimensionering kan skabe stivhed, monteringsproblemer og træthed. Underdimensionering kan overophedes, mislykkes med rydning af beskyttelsesenheder eller skabe ustabile referencer. Husk disse principper:

• Kortere slag tykkerefor mange støjrelaterede problemer. At reducere længden forbedrer ofte ydeevnen mere end at øge tværsnittet.
• Bredere kan slå rundtved højere frekvenser. Flade flettede stropper kan reducere impedansen, når de installeres korrekt.
• Forbindelsesområdet har betydning. En tyk leder på en lille kontaktplaster kan stadig fungere dårligt.
• Termiske hændelser og fejlbegivenheder er forskellige. En leder kan overleve en kort fejlimpuls, men alligevel svigte under gentagne overspændinger eller opvarmning ved et dårligt led.

Hvis dit design skal opfylde en bestemt elektrisk kode eller industristandard, skal du bruge den standards dimensioneringsmetode som udgangspunkt, og derefter lægge mekaniske og miljømæssige krav oveni. Når du er i tvivl, skal du behandle afslutning og montering som førsteklasses designartikler, ikke "installatørdetaljer".

Installationspraksis, der gør eller bryder jordforbindelse

De fleste jordingsfejl sker ved grænseflader. Konduktøren er sjældent problemet; forbindelsen er normalt. Disse fremgangsmåder forbedrer resultaterne dramatisk:

Brug ren metal-til-metal kontakt, hvor limning er påkrævet

• Fjern maling, anodisering eller belægninger ved limningspunktet, medmindre hardwaren er designet til at gennembore belægninger pålideligt.
• Brug passende spændeskiver eller bindeudstyr for at opretholde kontakttrykket over tid.

Kontrol løsne under vibrationer

• Brug låsemetoder, der er kompatible med din hardware og dit miljø.
• Anvend ensartet drejningsmoment og dokumenter det til produktion.

Minimer længden og undgå løkker

• Før jordledere så korte og direkte som muligt.
• Undgå store sløjfer, der kan opfange interferens som en antenne.

Design til bevægelse i stedet for at håbe, at det ikke vil bevæge sig

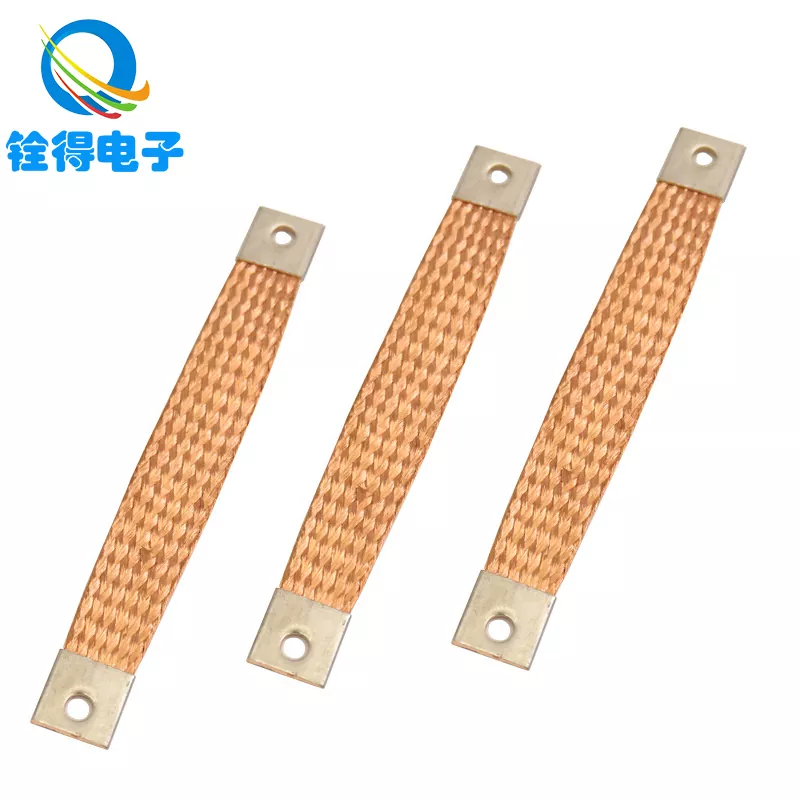

• Til døre, hængsler og vibrerende samlinger holder en flettet jordstrop med korrekt trækaflastning ofte længere end en stiv wire.
• Respekter bøjningsradius og sørg for, at remmen eller ledningen ikke er det mekaniske stop.

Standardiser opsigelser

• Vælg en opsigelsesstil og anvend den konsekvent på tværs af builds.
• Krympekvalitet, pasform og forberedelse af kontaktfladen bør være kontrollerede processer.

Almindelige fejl og hvordan man undgår dem

• Brug af lange "pigtails" til skjoldesom underminerer højfrekvent ydeevne. Hold skjoldbindinger korte og overvej klemmetilgange, når det er relevant.
• Stoler på chassiskontakt gennem maling. Hvis du ikke kan garantere metalkontakt, skal du ikke antage, at den eksisterer.
• Blanding af metaller uden planlægning. Uens metaller plus fugt kan fremskynde korrosion og øge modstanden.
• Ignorerer dørbinding. En stor paneljord hjælper ikke, hvis døren bliver en støjende flydende plade.
• Overbøjning af en stiv leder. Vibrationstræthed er reel; vælg en leder designet til bevægelse.
• Test kun med et grundlæggende kontinuitetsbip. Kontinuitet er ikke lig med en robust lavimpedansbinding under virkelige forhold.

Sådan verificerer du jordingskvalitet i marken

Verifikation bør matche risikoen. For enkel limning kan et tjek med lav modstand være nyttigt. For følsomme systemer har du muligvis brug for yderligere metoder. Praktiske muligheder omfatter:

• Visuel inspektion: Bekræft belægningsfjernelse, hardwaretype, og at lederen ikke er belastet.
• Måling med lav modstand: Mål på tværs af bindingen med et instrument, der er egnet til lav-ohm arbejde, ikke kun et grundlæggende multimeter.
• Wigle test: Flyt forsigtigt døre eller seler, mens du overvåger for intermitterende adfærd.
• Termisk kontrol under belastning: Hot spots afslører ofte samlinger med høj modstand.
• Støjsymptomvalidering: Hvis jording er beregnet til at reducere interferens, bekræft med før-og-efter-målinger, der matcher dine virkelige driftsforhold.

Hvis dit system er sikkerhedskritisk, skal du følge de gældende elektriske koder og organisatoriske testprocedurer. Denne artikel giver generel teknisk vejledning, men de endelige acceptkriterier bør matche dine branche- og overholdelsesforpligtelser.

FAQ

• Er en jordledning det samme som en neutral ledning?
  Nej. I mange systemer fører nulpunktet returstrøm under normal drift, mens jordlederen er beregnet til sikkerhedsbinding og fejltilstande. De tjener forskellige roller og behandles forskelligt i design og installation.
• Hvornår skal jeg bruge en flettet jordstrop i stedet for en almindelig ledning?

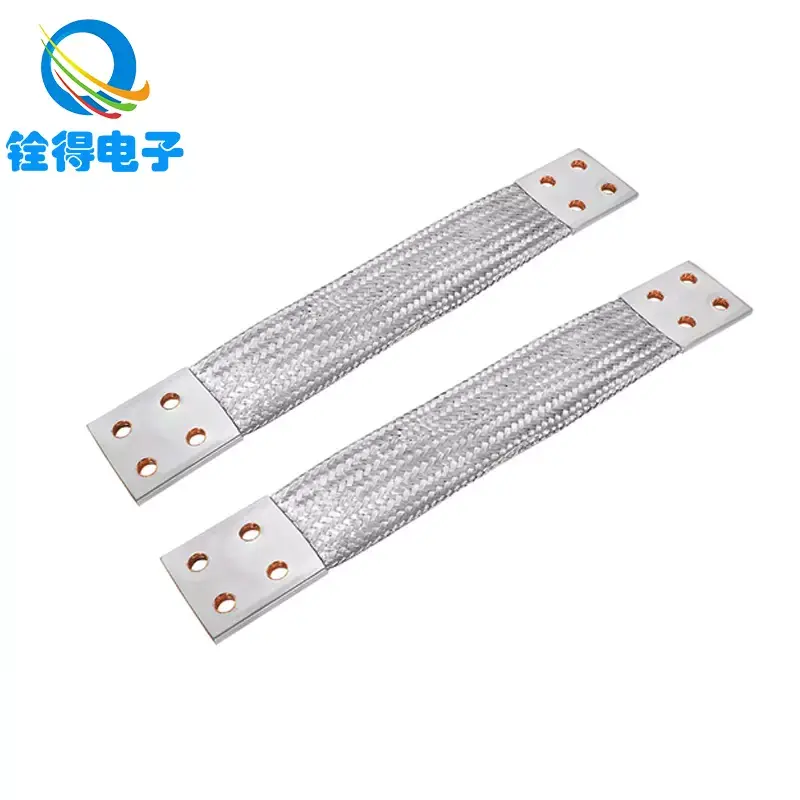

  Flettede stropper foretrækkes ofte til limning af bevægelige dele, vibrationsmiljøer eller korte, brede forbindelser med lav impedans, der understøtter støjkontrol. De kan også gøre dørlimning og kabinetlimning mere pålidelig, når bøjning er uundgåelig.
• Reducerer tykkere jordledning altid interferens?
  Ikke altid. At reducere længden, forbedre forbindelsesområdet og bruge en geometri, der sænker impedansen, kan betyde mere end blot at øge tværsnit - især for højere frekvens støj.
• Hvorfor har mit system stadig støj, selvom alt viser kontinuitet?
  Kontinuitet beviser kun, at der er en ledende vej. Støjproblemer relaterer sig ofte til impedans ved driftsfrekvenser, dårlig bindingsgeometri, lange pigtails eller inkonsistente skærmafslutninger.
• Hvad får jordforbindelser til at svigte over tid?
  Almindelige årsager omfatter løsnede vibrationer, korrosion, dårlig overfladeforberedelse, utilstrækkelig trækaflastning og inkonsekvent krympe- eller lugkvalitet. Miljøeksponering kan fremskynde alle disse.
• Hvordan gør jeg jordforbindelse mere ensartet i produktionen?
  Standardiser hardware og afslutninger, definer drejningsmomentspecifikationer, kontroller overfladeforberedelser og vælg ledere, der passer til samlingsprocessen. Konsistens handler lige så meget om processtyring, som det handler om ledervalg.
• Kan jeg tilpasse jordingsledere til mit kabinet eller sele?
  Ja. Mange producenter tilbyder tilpassede længder, flettekonstruktioner og termineringsmuligheder. Hvis du har trange plads-, bevægelses- eller korrosionsbegrænsninger, reducerer tilpasning ofte efterbearbejdning og forbedrer pålideligheden.

Næste trin

Hvis du har at gøre med uforklarlig EMI, inkonsekvent udstyrsadfærd, problemer med dørbinding eller jordingspunkter, der korroderer eller løsner sig, skal du ikke behandle jordledningen som et tilbehør. Behandl det som en designet komponent med elektriske, mekaniske og miljømæssige krav.

Hvis du vil have hjælp til at vælge en jordlederstil, definere termineringsmuligheder eller matche fleksibilitet og installationsbegrænsninger, kan Dongguan Quande Electronics Co.,Ltd. kan understøtte dine evaluerings- og produktionsbehov. Del dine applikationsdetaljer og tegninger, og vi vil anbefale en praktisk jordingsløsning, du kan bygge gentagne gange og trygt—kontakt osat komme i gang.
